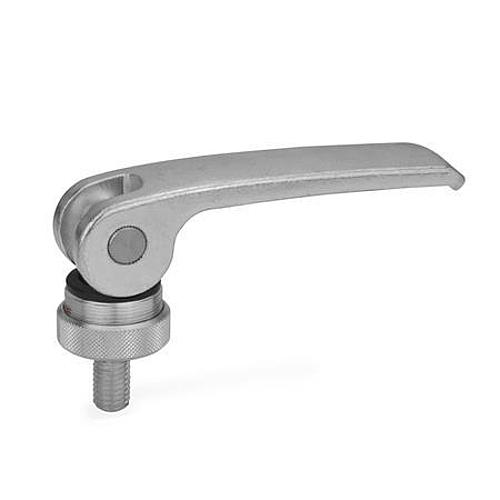

GN 927 Exzenterspanner mit Innengewinde, Hebel Zink-Druckguss, Auflagescheibe Kunststoff
Artikelnummer: 10191544
Hersteller: Ganter
Herstellerartikelnummer: 927-63-M5-25-B-B
Artikel ist in 539 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 6,62 € |
| 58 | 5,97 € |
| 81 | 5,31 € |
| 104 | 4,66 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Exzenterspanner GN 927 werden zum schnellen Spannen und Lösen eingesetzt. Dabei erlauben sie, anders als beim Klemmen über ein Gewinde, ein drehmomentfreies Spannen.
Der Hebel ist so konstruiert, dass die Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich ist. Es gibt keine losen Einzelteile, vielmehr sind alle Elemente lagegerecht miteinander verbunden.
Die Form A bietet folgende Vorteile:
Der Abstand zwischen dem Hebelexzenter und der Spannfläche ist über ein Feingewinde einstellbar. Dadurch kann auf einfache Weise die Spannstellung mit der max. Spannkraft eingestellt werden. Gleichzeitig kann auch die Lage des Hebels bezüglich der Spannachse bestimmt werden.
Ausführung
Hebel
• Zink-Druckguss
• kunststoffbeschichtet
(abriebfestes Epoxydharz)
schwarz, RAL 9005B
orange, RAL 2004O
rot, RAL 3000R
silber, RAL 9006S
________________________________________
Achse, Zugmutter
Stellmutter, -schraube (nur Form A)
Stahl
verzinkt, blau passiviert
________________________________________
Auflagescheiben
Kunststoff, glasfaserverstärkt
• Form A: Polyacetal (POM)
• Form B: Polyamid (PA)
RoHS-Konform

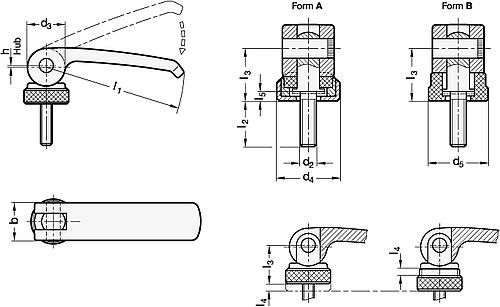

Eigenschaften
| Form : | B |
| Farbe : | - |
| Gewinde (d2) : | M 5 |
| Grifflänge (l1) : | 63 |
| Gewindelänge (l2) : | 25 |
Artikelvarianten
| Variante | Form | Farbe | Gewinde (d2) | Grifflänge (l1) | Gewindelänge (l2) | Preis |
|---|---|---|---|---|---|---|
| B | - | M 5 | 63 | 25 |
ab 4,66 €
|
|
| A | - | M 5 | 63 | 35 |
ab 7,20 €
|
|
| B | - | M 5 | 63 | 35 |
ab 4,77 €
|
|
| A | - | M 5 | 63 | 40 |
ab 7,17 €
|
|
| B | - | M 5 | 63 | 40 |
ab 4,75 €
|
|
| A | - | M 5 | 63 | 50 |
ab 7,29 €
|
|
| B | - | M 5 | 63 | 50 |
ab 4,87 €
|
|
| A | - | M 6 | 63 | 16 |
ab 6,87 €
|
|
| B | - | M 6 | 63 | 16 |
ab 4,56 €
|
|
| A | - | M 6 | 63 | 20 |
ab 7,01 €
|
|
| B | - | M 6 | 63 | 20 |
ab 4,63 €
|
|
| A | - | M 6 | 63 | 25 |
ab 7,08 €
|
|
| B | - | M 6 | 63 | 25 |
ab 4,66 €
|
|
| A | - | M 6 | 63 | 30 |
ab 7,13 €
|
|
| B | - | M 6 | 63 | 30 |
ab 4,74 €
|
|
| A | - | M 6 | 63 | 35 |
ab 7,20 €
|
|
| B | - | M 6 | 63 | 35 |
ab 4,77 €
|
|
| A | - | M 6 | 63 | 40 |
ab 7,17 €
|
|
| B | - | M 6 | 63 | 40 |
ab 4,75 €
|
|
| A | - | M 6 | 63 | 50 |
ab 7,29 €
|
|
| B | - | M 6 | 63 | 50 |
ab 4,87 €
|
|
| A | - | M 6 | 82 | 20 |
ab 7,92 €
|
|
| B | - | M 6 | 82 | 20 |
ab 5,16 €
|
|
| A | - | M 6 | 82 | 25 |
ab 7,93 €
|
|
| B | - | M 6 | 82 | 25 |
ab 5,19 €
|
|
| A | - | M 6 | 82 | 30 |
ab 7,94 €
|
|
| B | - | M 6 | 82 | 30 |
ab 5,19 €
|
|
| A | - | M 6 | 82 | 35 |
ab 8,05 €
|
|
| B | - | M 6 | 82 | 35 |
ab 5,31 €
|
|
| A | - | M 6 | 82 | 40 |
ab 8,15 €
|
|
| B | - | M 6 | 82 | 40 |
ab 5,44 €
|
|
| A | - | M 6 | 82 | 50 |
ab 8,26 €
|
|
| B | - | M 6 | 82 | 50 |
ab 5,48 €
|
|
| A | - | M 6 | 82 | 60 |
ab 8,56 €
|
|
| B | - | M 6 | 82 | 60 |
ab 5,81 €
|
|
| A | - | M 5 | 63 | 16 |
ab 6,87 €
|
|
| A | - | M 8 | 82 | 20 |
ab 7,92 €
|
|
| B | B | M 10 | 101 | 60 |
ab 7,57 €
|
|
| B | - | M 8 | 82 | 20 |
ab 5,16 €
|
|
| A | - | M 8 | 82 | 25 |
ab 7,93 €
|
|
| B | - | M 8 | 82 | 25 |
ab 5,19 €
|
|
| A | - | M 8 | 82 | 30 |
ab 7,94 €
|
|
| B | - | M 8 | 82 | 30 |
ab 5,19 €
|
|
| A | - | M 8 | 82 | 35 |
ab 8,05 €
|
|
| B | - | M 8 | 82 | 35 |
ab 5,31 €
|
|
| A | - | M 8 | 82 | 40 |
ab 8,15 €
|
|
| B | - | M 8 | 82 | 40 |
ab 5,44 €
|
|
| A | - | M 8 | 82 | 50 |
ab 8,26 €
|
|
| B | - | M 8 | 82 | 50 |
ab 5,48 €
|
|
| A | - | M 8 | 82 | 60 |
ab 8,56 €
|
|
| B | - | M 8 | 82 | 60 |
ab 5,81 €
|
|
| A | B | M 8 | 101 | 20 |
ab 11,22 €
|
|
| B | B | M 8 | 101 | 20 |
ab 7,29 €
|
|
| A | B | M 8 | 101 | 25 |
ab 11,39 €
|
|
| B | B | M 8 | 101 | 25 |
ab 7,38 €
|
|
| A | B | M 8 | 101 | 30 |
ab 11,40 €
|
|
| B | B | M 8 | 101 | 30 |
ab 7,38 €
|
|
| A | B | M 8 | 101 | 35 |
ab 11,29 €
|
|
| B | B | M 8 | 101 | 35 |
ab 7,33 €
|
|
| A | B | M 8 | 101 | 40 |
ab 11,35 €
|
|
| B | B | M 8 | 101 | 40 |
ab 7,38 €
|
|
| A | B | M 8 | 101 | 50 |
ab 11,53 €
|
|
| B | B | M 8 | 101 | 50 |
ab 7,54 €
|
|
| A | B | M 8 | 101 | 60 |
ab 11,48 €
|
|
| B | B | M 8 | 101 | 60 |
ab 7,57 €
|
|
| A | B | M 10 | 101 | 20 |
ab 11,22 €
|
|
| B | B | M 10 | 101 | 20 |
ab 7,29 €
|
|
| A | B | M 10 | 101 | 25 |
ab 11,39 €
|
|
| B | B | M 10 | 101 | 25 |
ab 7,38 €
|
|
| A | B | M 10 | 101 | 30 |
ab 11,40 €
|
|
| B | B | M 10 | 101 | 30 |
ab 7,38 €
|
|
| A | B | M 10 | 101 | 35 |
ab 11,29 €
|
|
| B | B | M 10 | 101 | 35 |
ab 7,33 €
|
|
| A | B | M 10 | 101 | 40 |
ab 11,35 €
|
|
| B | B | M 10 | 101 | 40 |
ab 7,38 €
|
|
| A | B | M 10 | 101 | 50 |
ab 11,53 €
|
|
| B | B | M 10 | 101 | 50 |
ab 7,54 €
|
|
| A | B | M 10 | 101 | 60 |
ab 11,48 €
|
|
| B | - | M 5 | 63 | 16 |
ab 4,56 €
|
|
| A | - | M 5 | 63 | 20 |
ab 7,01 €
|
|
| B | - | M 5 | 63 | 20 |
ab 4,63 €
|
|
| A | - | M 5 | 63 | 25 |
ab 7,08 €
|
|
| A | - | M 6 | 63 | 40 |
ab 7,17 €
|
|
| A | O | M 5 | 44 | 30 |
ab 6,61 €
|
|
| B, Kunststoff-Auflagescheibe ohne Stellmutter | O | - | - | - |
ab 5,44 €
|
|
| A, Kunststoff-Auflagescheibe mit Stellmutter | R | - | - | - |
ab 8,15 €
|
|
| B, Kunststoff-Auflagescheibe ohne Stellmutter | R | - | - | - |
ab 5,44 €
|
|
| A, Kunststoff-Auflagescheibe mit Stellmutter | S | - | - | - |
ab 8,15 €
|
|
| B, Kunststoff-Auflagescheibe ohne Stellmutter | S | - | - | - |
ab 5,44 €
|
|
| A, Kunststoff-Auflagescheibe mit Stellmutter | O | - | - | - |
ab 8,26 €
|
|
| B, Kunststoff-Auflagescheibe ohne Stellmutter | O | - | - | - |
ab 5,48 €
|
|
| A, Kunststoff-Auflagescheibe mit Stellmutter | R | - | - | - |
ab 8,26 €
|
|
| B, Kunststoff-Auflagescheibe ohne Stellmutter | R | - | - | - |
ab 5,48 €
|
|
| A, Kunststoff-Auflagescheibe mit Stellmutter | S | - | - | - |
ab 8,26 €
|
|
| B, Kunststoff-Auflagescheibe ohne Stellmutter | S | - | - | - |
ab 5,48 €
|
|
| A, Kunststoff-Auflagescheibe mit Stellmutter | O | - | - | - |
ab 8,56 €
|
|
| B, Kunststoff-Auflagescheibe ohne Stellmutter | O | - | - | - |
ab 5,81 €
|
|
| A, Kunststoff-Auflagescheibe mit Stellmutter | R | - | - | - |
ab 8,56 €
|
|
| B, Kunststoff-Auflagescheibe ohne Stellmutter | R | - | - | - |
ab 5,81 €
|
|
| A, Kunststoff-Auflagescheibe mit Stellmutter | S | - | - | - |
ab 8,56 €
|
