K0006 Exzenterhebel einstellbar mit Außengewinde, Stahl oder Edelstahl
Artikelnummer: 10085811
Hersteller: Kipp
Herstellerartikelnummer: K0006.1511105X50
Artikel ist in 32 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 12,59 € |
| 25 | 11,96 € |
| 50 | 11,33 € |
| 100 | 10,70 € |
| 250 | 8,81 € |
| 500 | 8,18 € |
| 1000 | 7,55 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Griffhebel aus Aluminiumguss EN AC-46200, schwarz pulverbeschichtet. Druckscheibe aus glasfaserverstärktem Kunststoff PA 66 GF 35-X, schwarz. Achsbolzen Edelstahl 1.4305, blank. Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8, blau chromatiert oder Edelstahl 1.4305, blank.
Bestellbeispiel:
K0006.101105X20 (Länge L mit angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.

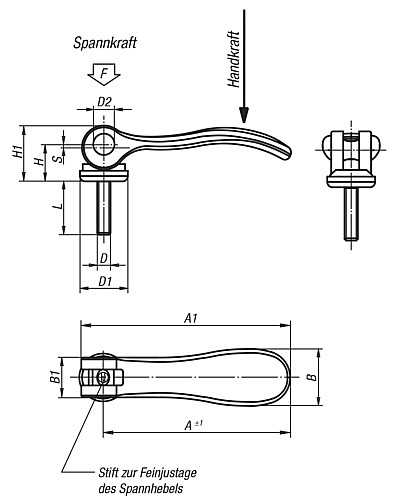

Eigenschaften
| Ausführung : | Edelstahl |
| A : | 70,4 |
| B : | 21,5 |
| H : | 14,5 |
| H1 : | 22 |
| D2 : | 9 |
| D1 : | 18 |
| B1 : | 15 |
| Profil-Größe : | 1 |
| A1 : | 79,2 |
| L = Schraubenlänge : | 50 |
| Hub S : | 1,2 |
| Spannkraft F kN : | 4 |
| Handkraft N : | 120 |
| Außengewinde D : | M5 |
Artikelvarianten
| Variante | Ausführung | L = Schraubenlänge | Außengewinde D | Preis |
|---|---|---|---|---|
| Edelstahl | 50 | M5 |
ab 7,55 €
|
|
| Edelstahl | 30 | M5 |
ab 7,08 €
|
|
| Stahl | 30 | M10 |
ab 5,20 €
|
|
| Stahl | 40 | M10 |
ab 5,40 €
|
|
| Edelstahl | 20 | M5 |
ab 7,08 €
|
|
| Edelstahl | 40 | M5 |
ab 7,55 €
|
|
| Stahl | 50 | M10 |
ab 5,40 €
|
|
| Stahl | 25 | M10 |
ab 5,20 €
|
|
| Stahl | 20 | M5 |
ab 4,71 €
|
|
| Stahl | 30 | M5 |
ab 4,71 €
|
|
| Stahl | 40 | M5 |
ab 5,04 €
|
|
| Stahl | 50 | M5 |
ab 5,04 €
|
|
| Stahl | 20 | M6 |
ab 4,71 €
|
|
| Stahl | 30 | M6 |
ab 4,71 €
|
|
| Stahl | 40 | M6 |
ab 5,04 €
|
|
| Stahl | 50 | M6 |
ab 5,04 €
|
|
| Stahl | 25 | M8 |
ab 5,20 €
|
|
| Stahl | 30 | M8 |
ab 5,20 €
|
|
| Stahl | 40 | M8 |
ab 5,40 €
|
|
| Stahl | 50 | M8 |
ab 5,40 €
|
|
| Edelstahl | 20 | M6 |
ab 7,08 €
|
|
| Edelstahl | 30 | M6 |
ab 7,08 €
|
|
| Edelstahl | 40 | M6 |
ab 7,55 €
|
|
| Edelstahl | 50 | M6 |
ab 7,55 €
|
|
| Edelstahl | 25 | M8 |
ab 7,81 €
|
|
| Edelstahl | 30 | M8 |
ab 7,81 €
|
|
| Edelstahl | 40 | M8 |
ab 8,33 €
|
|
| Edelstahl | 50 | M8 |
ab 8,33 €
|
|
| Edelstahl | 25 | M10 |
ab 7,81 €
|
|
| Edelstahl | 30 | M10 |
ab 7,81 €
|
|
| Edelstahl | 40 | M10 |
ab 8,33 €
|
|
| Edelstahl | 50 | M10 |
ab 8,33 €
|
