K0014_B Spannhaken geschliffen Form B

Artikelnummer: 10093813
Hersteller: Kipp
Herstellerartikelnummer: K0014.208020

Artikel ist in 9 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 53,75 €
10 51,06 €
25 48,38 €
50 45,69 €
53,75 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Vergütungsstahl, vergütet.

Ausführung:
brüniert. Schaftdurchmesser geschliffen.

Hinweis:
Die angegebenen Spannkräfte und Anzugsmomente gelten innerhalb des angegebenen Spannbereiches (H5).

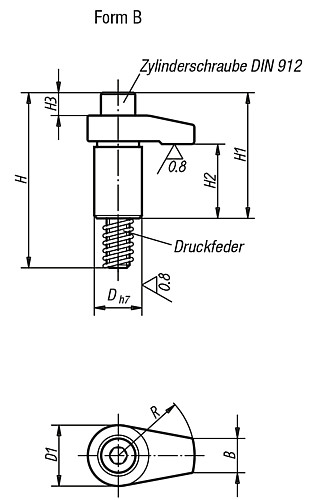

Eigenschaften

Form : B
B : 10
D : 18
H : 58
R : 20
H1 : 37
H3 : 2
D1 : 22
H2 : 23
Gewicht ca. kg : 0,090
Anziehdrehmoment max. Nm : 37,2
H4 : 7
F max. kN : 13,6
H5 max. Spannbereich : 10
Zylinderschraube DIN 912 : M8x50


Artikelvarianten

Variante Form B D H R H1 H3 D1 H2 Gewicht ca. kg Anziehdrehmoment max. Nm H4 F max. kN H5 max. Spannbereich Zylinderschraube DIN 912 Preis
B 10 18 58 20 37 2 22 23 0,090 37,2 7 13,6 10 M8x50
ab 45,69 €
B 10 18 58 25 37 2 22 23 0,095 32,3 7 10,9 10 M8x50
ab 46,15 €
B 10 18 58 30 37 2 22 23 0,105 29,4 7 9 10 M8x50
ab 46,49 €
B 18 25 92 40 66 11 32 39 0,300 58,8 12 17,5 15 M12x80
ab 46,13 €
B 18 25 92 50 68 11 32 39 0,365 49 12 14 15 M12x80
ab 49,11 €
B 18 25 92 60 68 11 32 39 0,395 45,1 12 11,6 15 M12x80
ab 50,17 €
B 22 32 101 40 75 15 36 39 0,505 166,6 15 37,9 15 M16x85
ab 62,53 €
B 22 32 101 50 75 15 36 39 0,575 147 15 30,4 15 M16x85
ab 70,64 €
B 22 32 101 60 75 15 36 39 0,619 127,4 15 25,2 15 M16x85
ab 72,72 €
