K0014_C Spannhaken geschliffen Form C
Artikelnummer: 10093822
Hersteller: Kipp
Herstellerartikelnummer: K0014.312140
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 61,00 € |
| 10 | 57,95 € |
| 25 | 54,90 € |
| 50 | 51,85 € |
61,00 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl, vergütet.
Ausführung:
brüniert. Schaftdurchmesser geschliffen.
Hinweis:
Die angegebenen Spannkräfte und Anzugsmomente gelten innerhalb des angegebenen Spannbereiches (H5).
Eigenschaften

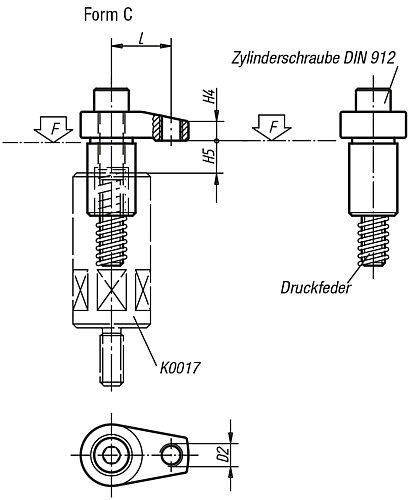

| Form : | C |
| B : | 18 |
| D : | 25 |
| H : | 92 |
| L : | 31 |
| R : | 40 |
| H1 : | 66 |
| H3 : | 11 |
| D2 : | M12 |
| D1 : | 32 |
| H2 : | 39 |
| Gewicht ca. kg : | 0,295 |
| Sortierung : | 120 |
| Anziehdrehmoment max. Nm : | 58,8 |
| H4 : | 10 |
| F max. kN : | 22,6 |
| H5 max. Spannbereich : | 15 |
| Zylinderschraube DIN 912 : | M12x80 |
Artikelvarianten
| Variante | Form | B | D | H | L | R | H1 | H3 | D2 | D1 | H2 | Gewicht ca. kg | Sortierung | Anziehdrehmoment max. Nm | H4 | F max. kN | H5 max. Spannbereich | Zylinderschraube DIN 912 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | 18 | 25 | 92 | 31 | 40 | 66 | 11 | M12 | 32 | 39 | 0,295 | 120 | 58,8 | 10 | 22,6 | 15 | M12x80 |
ab 51,85 €
|
|
| C | 18 | 25 | 92 | 38 | 50 | 68 | 11 | M12 | 32 | 39 | 0,353 | 130 | 49 | 13 | 18,5 | 15 | M12x80 |
ab 59,30 €
|
|
| C | 18 | 25 | 92 | 46 | 60 | 68 | 11 | M12 | 32 | 39 | 0,390 | 140 | 45,1 | 13 | 15,2 | 15 | M12x80 |
ab 62,02 €
|
|
| C | 22 | 32 | 101 | 38 | 50 | 75 | 15 | M12 | 36 | 39 | 0,558 | 150 | 147 | 16 | 38 | 15 | M16x85 |
ab 73,36 €
|
|
| C | 22 | 32 | 101 | 46 | 60 | 75 | 15 | M12 | 36 | 39 | 0,600 | 160 | 127,4 | 16 | 33 | 15 | M16x85 |
ab 77,03 €
|
