K0015 Spannhaken mit Bund

Artikelnummer: 10093827
Hersteller: Kipp
Herstellerartikelnummer: K0015.08020

Artikel ist in 18 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 55,08 €
10 52,33 €
25 49,57 €
50 46,82 €
55,08 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Spannhaken und Spannhakenaufnahme Vergütungsstahl, vergütet.

Ausführung:
brüniert.

Bestellbeispiel:
K0015.12060

Hinweis:
Spannhaken mit Bund können direkt in eine Rasterbohrung etc. auch ohne Senkung eingeschraubt werden.
Geeignete Höhen-Anpasselemente siehe unter Höhenzylinder K0018.

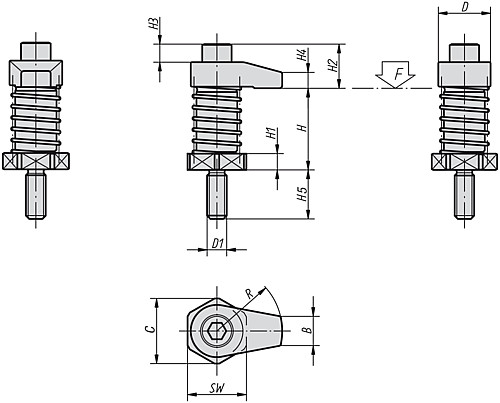

Eigenschaften

B : 10
D : 22
R : 20
C : 25
H1 : 6
H3 : 2
D1 : M8
SW : 22
H2 : 14
Gewicht ca. kg : 0,130
Anziehdrehmoment max. Nm : 20
H4 : 7
H5 : 19
F max. kN : 7,9
H Spannbereich : 35 - 45


Artikelvarianten

Variante B D R C H1 H3 D1 SW H2 Gewicht ca. kg Anziehdrehmoment max. Nm H4 H5 F max. kN H Spannbereich Preis
10 22 20 25 6 2 M8 22 14 0,130 20 7 19 7,9 35 - 45
ab 46,82 €
10 22 25 25 6 2 M8 22 14 0,135 20 7 19 7,3 35 - 45
ab 47,14 €
10 22 30 25 6 2 M8 22 14 0,145 20 7 19 6,7 35 - 45
ab 47,96 €
10 22 20 25 16 2 M8 22 14 0,160 20 7 19 7,9 45 - 55
ab 47,96 €
10 22 25 25 16 2 M8 22 14 0,165 20 7 19 7,3 45 - 55
ab 48,38 €
10 22 30 25 16 2 M8 22 14 0,175 20 7 19 6,7 45 - 55
ab 48,84 €
18 32 40 40 10 11 M12 36 27 0,430 45 10 30 13,5 50 - 65
ab 56,35 €
18 32 50 40 10 11 M12 36 29 0,495 45 12 30 12,6 50 - 65
ab 58,79 €
18 32 60 40 10 11 M12 36 29 0,535 45 12 30 11,7 50 - 65
ab 60,34 €
18 32 40 40 25 11 M12 36 27 0,560 45 10 30 13,5 65 - 80
ab 62,99 €
18 32 50 40 25 11 M12 36 29 0,620 45 12 30 12,6 65 - 80
ab 66,33 €
18 32 60 40 25 11 M12 36 29 0,660 45 12 30 11,7 65 - 80
ab 67,61 €
22 36 40 40 10 15 M16 36 36 0,635 60 15 30 13,4 50 - 65
ab 68,60 €
22 36 50 40 10 15 M16 36 36 0,695 60 15 30 12,4 50 - 65
ab 73,99 €
22 36 60 40 10 15 M16 36 36 0,735 60 15 30 12 50 - 65
ab 78,12 €
22 36 40 40 25 15 M16 36 36 0,765 60 15 30 13,4 65 - 80
ab 70,64 €
22 36 50 40 25 15 M16 36 36 0,825 60 15 30 12,4 65 - 80
ab 76,06 €
22 36 60 40 25 15 M16 36 36 0,865 60 15 30 12 65 - 80
ab 80,19 €
