K0027 Spann Exzenter mit T Nutmutter
Artikelnummer: 10093896
Hersteller: Kipp
Herstellerartikelnummer: K0027.08
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 29,26 € |
| 100 | 28,38 € |
| 250 | 27,80 € |
| 500 | 26,92 € |
| 1000 | 26,33 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl.
Sechskantmutter Messing.
Ausführung:
vergütet auf 10.9 und brüniert.
Bestellbeispiel:
K0027.12
Hinweis:

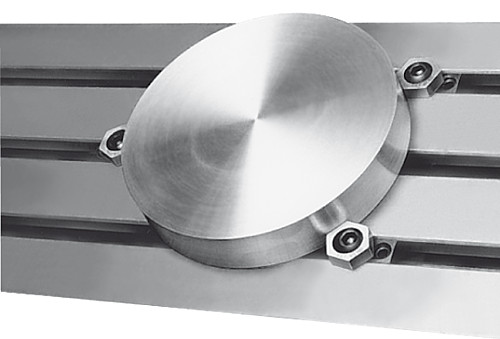

Die Spann-Exzenter mit T-Nutmutter können direkt auf dem Maschinentisch oder in T-Nut Platten eingesetzt werden. Mit dem durchgehenden Gewindestift wird das Element in der T-Nut abgestützt. Um Abdrücke auf dem Grund der T-Nut zu vermeiden, empfiehlt es sich dünne Unterlagen zu verwenden.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.

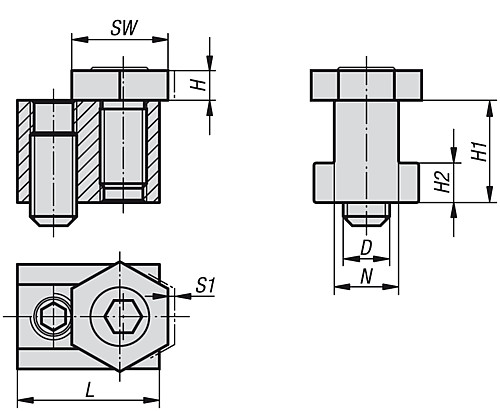

Eigenschaften
| D : | M6 |
| H : | 4,8 |
| L : | 23 |
| H1 : | 9,6 |
| SW : | 16 |
| H2 : | 3,3 |
| Gewicht ca. kg : | 0,025 |
| N : | 8 |
| Spannkraft kN : | 3,4 |
| S1 (Spannweg) : | 1,3 |
Artikelvarianten
| Variante | D | H | L | H1 | SW | H2 | Gewicht ca. kg | N | Spannkraft kN | S1 (Spannweg) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M6 | 4,8 | 23 | 9,6 | 16 | 3,3 | 0,025 | 8 | 3,4 | 1,3 |
ab 26,33 €
|
|
| M6 | 4,8 | 23 | 14 | 16 | 4,5 | 0,035 | 10 | 3,4 | 1,3 |
ab 23,67 €
|
|
| M8 | 4,8 | 28 | 15,5 | 21 | 6,5 | 0,058 | 12 | 3,6 | 1 |
ab 24,54 €
|
|
| M10 | 6,4 | 30,5 | 22 | 21 | 8,5 | 0,090 | 14 | 9 | 1,6 |
ab 25,60 €
|
|
| M12 | 9,5 | 30,5 | 22,5 | 25 | 9 | 0,125 | 16 | 18 | 2 |
ab 25,60 €
|
|
| M12 | 9,5 | 34,5 | 28,5 | 25 | 10 | 0,192 | 18 | 18 | 2 |
ab 27,53 €
|
|
| M16 | 12,7 | 39 | 32 | 30 | 12 | 0,290 | 20 | 27 | 2,5 |
ab 41,38 €
|
|
| M16 | 12,7 | 44 | 38,2 | 30 | 14 | 0,395 | 22 | 27 | 2,5 |
ab 53,59 €
|
