K0031 Multi Exzenter Spanneinheiten
Artikelnummer: 10093921
Hersteller: Kipp
Herstellerartikelnummer: K0031.08
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 83,15 € |
| 100 | 80,66 € |
| 250 | 78,99 € |
| 500 | 76,50 € |
| 1000 | 74,84 € |
83,15 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl.
Ausführung:
Körper vergütet, brüniert und Auflagefläche geschliffen.
Klemmscheibe einsatzgehärtet und vermessingt.
Bestellbeispiel:
K0031.12
Hinweis:
Mit zwei Anschlagelementen und einer oder zwei Multi-Exzenter-Spanneinheiten kann eine Spannvorrichtung kostengünstig maßgeschneidert werden.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.

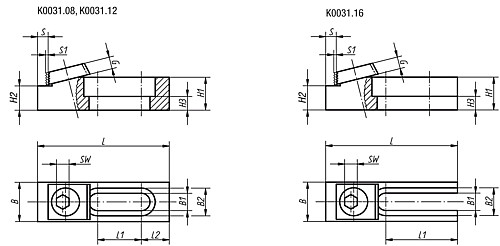

Eigenschaften
| B : | 19 |
| L : | 63,5 |
| H1 : | 15,9 |
| H3 : | 6,6 |
| L1 : | 21 |
| S : | 6,3 |
| G : | 5,3 |
| SW : | 7 |
| H2 : | 11,684 -0,013 |
| Gewicht ca. kg : | 0,120 |
| L2 : | 13,5 |
| S1 : | 1,2 |
| Anziehdrehmoment max. Nm : | 28 |
| B1 : | 8,4 |
| B2 : | 13,4 |
| Spannkraft kN : | 8,9 |
| Passende Befestigungsschraube : | M8 |
| Langloch : | geschlossen |
Artikelvarianten
| Variante | B | L | H1 | H3 | L1 | S | G | SW | H2 | Gewicht ca. kg | L2 | S1 | Anziehdrehmoment max. Nm | B1 | B2 | Spannkraft kN | Passende Befestigungsschraube | Langloch | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 | 63,5 | 15,9 | 6,6 | 21 | 6,3 | 5,3 | 7 | 11,684 -0,013 | 0,120 | 13,5 | 1,2 | 28 | 8,4 | 13,4 | 8,9 | M8 | geschlossen |
ab 74,84 €
|
|
| 28,5 | 95,1 | 15,9 | 6,9 | 42,7 | 7,1 | 9,5 | 8 | 12,192 -0,013 | 0,260 | 12,7 | 2 | 88 | 13 | 19,8 | 17,8 | M12 | geschlossen |
ab 83,75 €
|
|
| 38 | 107 | 41 | 21 | 46,3 | 8,3 | 12,7 | 12 | 35,001 ±0,006 | 1,000 | - | 2,5 | 135 | 17 | 24,8 | 26,7 | M16 | offen |
ab 235,54 €
|
