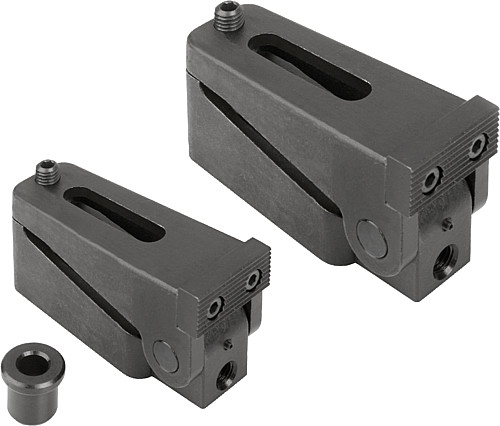

K0033 Niederzugspanner
Artikelnummer: 10094074
Hersteller: Kipp
Herstellerartikelnummer: K0033.016
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 616,00 € |
| 100 | 597,52 € |
| 250 | 585,20 € |
| 500 | 554,40 € |
| 1000 | 523,60 € |
616,00 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Grundkörper Stahl, Spannbacken Einsatzstahl, Zentrierbuchse mit Bund Vergütungsstahl.
Ausführung:
brüniert.
Spannbacken einsatzgehärtet.
Bestellbeispiel:
K0033.006
Hinweis:
Die Spannbacken sind drehbar: glatte Seite für bearbeitete Werkstücke, geriffelte Seite für rohe Spannflächen. Zum Spanneffekt erfolgt gleichzeitig ein Niederzugeffekt.

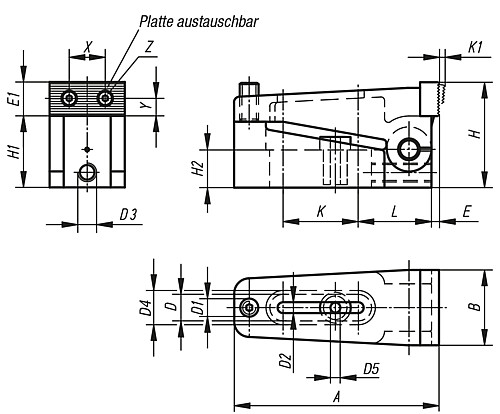

Eigenschaften
| A : | 170 |
| B : | 58 |
| E1 : | 27 |
| D : | 26,2 |
| H : | 85 |
| L : | 61 |
| H1 : | 60 |
| E : | 7 |
| D3 : | M10 |
| D2 : | 17 |
| D1 : | M16 |
| H2 : | 30 |
| Gewicht ca. kg : | 3,800 |
| D4 : | 35 |
| K : | 60,5 |
| D5 : | 17 |
| X : | 32 |
| Y : | 13 |
| Spannkraft kN : | 100 |
| Z : | M8 |
| K1 : | 7 |
Artikelvarianten
| Variante | A | B | E1 | D | H | L | H1 | E | D3 | D2 | D1 | H2 | Gewicht ca. kg | D4 | K | D5 | X | Y | Spannkraft kN | Z | K1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 73 | 25 | 11 | 12,2 | 35 | 27 | 24 | 2,5 | M6 | 7 | M6 | 12,4 | 0,240 | 16 | 25,5 | 6,5 | 12 | 4,5 | 10 | M3 | 2,5 |
ab 161,14 €
|
|
| 110 | 39 | 18 | 18,2 | 56 | 39 | 38 | 4 | M10 | 11 | M10 | 20 | 0,970 | 24 | 40,5 | 10,5 | 20,5 | 8 | 40 | M5 | 4 |
ab 274,55 €
|
|
| 170 | 58 | 27 | 26,2 | 85 | 61 | 60 | 7 | M10 | 17 | M16 | 30 | 3,800 | 35 | 60,5 | 17 | 32 | 13 | 100 | M8 | 7 |
ab 523,60 €
|
