K0034_C Niederzugspanner Form C

Artikelnummer: 10093924
Hersteller: Kipp
Herstellerartikelnummer: K0034.006015

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 135,01 €
100 130,96 €
250 128,26 €
500 124,21 €
1000 121,51 €
135,01 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Stahl.

Ausführung:
einsatzgehärtet und brüniert.

Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.

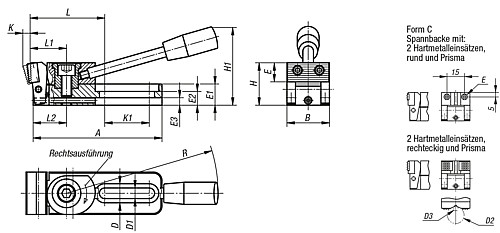

Der Niederzugspanner kann durch die Anschlagschraube und die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.

Die Ausführungen K0034.006010, K0034.006015, K0034.006030 und K0034.006035 haben 2 runde Hartmetalleinsätze.

Spannkraft:
K0034.006... = 3800 N
K0034.010... = 7200 N


Eigenschaften

Ausführung : Rechtsausführung
Form : C
A : 78
B : 25
E1 : 12
E2 : 8
D : 12
H : 24
L : 46,5
R : 110
H1 : 45
E : ø 8
L1 : 22
D1 : 6,2
Gewicht ca. kg : 0,230
L2 : 20
K : 3,5
Spannkraft kN : 3,8
D2 max. : 9,5
D3 min. : 2,5
E3 : 4
K1 : 26


Artikelvarianten

Variante Ausführung Form A B E1 E2 D H L R H1 E L1 D1 Gewicht ca. kg L2 K Spannkraft kN D2 max. D3 min. E3 K1 Preis
Rechtsausführung C 78 25 12 8 12 24 46,5 110 45 ø 8 22 6,2 0,230 20 3,5 3,8 9,5 2,5 4 26
ab 121,51 €
Rechtsausführung C 121,5 40 20 13 18 39 73 143 74 12,7 35 10,2 0,900 31,5 5,5 7,2 27 4,5 7 42
ab 191,10 €
Linksausführung C 78 25 12 8 12 24 46,5 110 45 ø 8 22 6,2 0,230 20 3,5 3,8 9,5 2,5 4 26
ab 121,33 €
Linksausführung C 121,5 40 20 13 18 39 73 143 74 12,7 35 10,2 0,900 31,5 5,5 7,2 27 4,5 7 42
ab 191,10 €
