K0035_A Niederzugspanner Form A
Artikelnummer: 10093932
Hersteller: Kipp
Herstellerartikelnummer: K0035.006005
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 104,34 € |
| 100 | 101,21 € |
| 250 | 99,12 € |
| 500 | 95,99 € |
| 1000 | 93,91 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl.
Ausführung:
einsatzgehärtet und brüniert.
Bestellbeispiel:
K0035.006005
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.

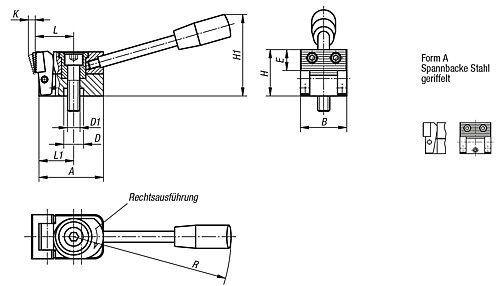

Der Niederzugspanner kann durch die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen K0035.006010, K0035.006015, K0035.006030 und K0035.006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
K0035.006... = 3800 N
K0035.010... = 7200 N
Eigenschaften
| Ausführung : | Rechtsausführung |
| Form : | A |
| A : | 38,5 |
| B : | 25 |
| D : | 12 |
| H : | 25 |
| L : | 22 |
| R : | 110 |
| H1 : | 45 |
| E : | 11 |
| L1 : | 20 |
| D1 : | M6 |
| Gewicht ca. kg : | 0,175 |
| K : | 4 |
| Spannkraft kN : | 3,8 |
Artikelvarianten
| Variante | Ausführung | Form | A | B | D | H | L | R | H1 | E | L1 | D1 | Gewicht ca. kg | K | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rechtsausführung | A | 38,5 | 25 | 12 | 25 | 22 | 110 | 45 | 11 | 20 | M6 | 0,175 | 4 | 3,8 |
ab 93,91 €
|
|
| Rechtsausführung | A | 58,5 | 40 | 18 | 40 | 35 | 143 | 74 | 18 | 31,5 | M10 | 0,650 | 6 | 7,2 |
ab 135,68 €
|
|
| Linksausführung | A | 38,5 | 25 | 12 | 25 | 22 | 110 | 45 | 11 | 20 | M6 | 0,175 | 4 | 3,8 |
ab 93,91 €
|
|
| Linksausführung | A | 58,5 | 40 | 18 | 40 | 35 | 143 | 74 | 18 | 31,5 | M10 | 0,650 | 6 | 7,2 |
ab 135,68 €
|
