K0036 Kombi Niederzugpratzen
Artikelnummer: 10093948
Hersteller: Kipp
Herstellerartikelnummer: K0036.08
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 67,69 € |
| 100 | 65,66 € |
| 250 | 64,31 € |
| 500 | 62,27 € |
| 1000 | 60,92 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl.
Ausführung:
Körper vergütet und brüniert.
Klemmscheibe einsatzgehärtet und vermessingt.
Bestellbeispiel:
K0036.10
Hinweis:

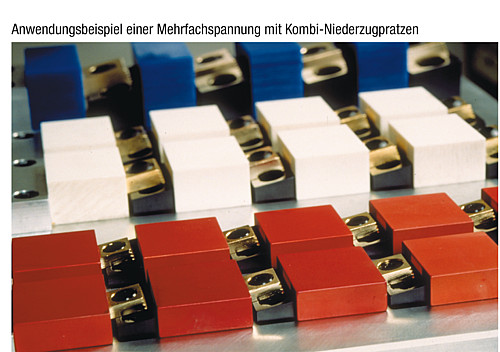

Mit der Kombi-Niederzugpratze können platzsparende und kostengünstige Mehrfachspannungen erstellt werden.
Bei Mehrfachspannungen kann die Rückseite des Körpers als Anschlag genutzt werden.
Montage vorzugsweise in einer Nut mit B +0,05 mm. Die Angriffshöhe der Klemmscheibe kann durch die Tiefe der Nut verändert werden.

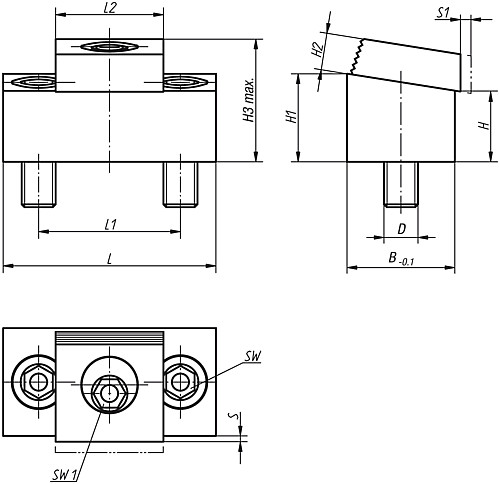

Eigenschaften
| B : | 19 |
| D : | M8 |
| H : | 12,7 |
| L : | 43,2 |
| H1 : | 15,7 |
| L1 : | 25,4 |
| S : | 1,5 |
| SW : | 5 |
| H2 : | 6,4 |
| Gewicht ca. kg : | 0,100 |
| L2 : | 19 |
| SW1 : | 7 |
| Anziehdrehmoment max. Nm : | 28 |
| H3 max. : | 21,4 |
| Spannkraft kN : | 8,9 |
| S1 (Spannweg) : | 1,6 |
Artikelvarianten
| Variante | B | D | H | L | H1 | L1 | S | SW | H2 | Gewicht ca. kg | L2 | SW1 | Anziehdrehmoment max. Nm | H3 max. | Spannkraft kN | S1 (Spannweg) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 | M8 | 12,7 | 43,2 | 15,7 | 25,4 | 1,5 | 5 | 6,4 | 0,100 | 19 | 7 | 28 | 21,4 | 8,9 | 1,6 |
ab 60,92 €
|
|
| 25,4 | M10 | 11,4 | 54 | 15,4 | 33,5 | 1,8 | 7 | 9,7 | 0,178 | 25,4 | 8 | 88 | 24,5 | 17,8 | 2 |
ab 72,05 €
|
|
| 38,1 | M12 | 25,5 | 75 | 31,5 | 50,8 | 2,05 | 10 | 13 | 0,720 | 38 | 12 | 135 | 43 | 26,7 | 2,5 |
ab 150,51 €
|
