K0042 Keil Spannsegmente Form B

Artikelnummer: 10093989
Hersteller: Kipp
Herstellerartikelnummer: K0042.12

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 184,90 €
10 175,66 €
25 166,41 €
50 157,17 €
184,90 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff, Ausführung:
Grundkörper Werkzeugstahl, gehärtet.
Spannsegmente Werkzeugstahl, gehärtet (49-51 HRC) und brüniert.
Keilflächen geschliffen.

Bestellbeispiel:
K0042.1214

Hinweis:
Die Keil-Spannsegmente eignen sich durch ihre kompakte Bauweise besonders für horizontale und vertikale Mehrfachaufspannungen. Durch die gehärteten und geschliffenen Keilflächen werden große Spannkräfte erreicht.

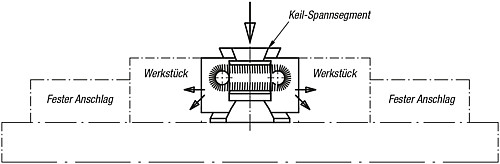

Wahlweise können die entsprechenden Keil-Spannsegmente in einer Rasterbohrung oder T-Nut befestigt werden. Durch Eindrehen der Zylinderschraube DIN 912 bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen einen festen Anschlag.
Durch den Doppelkeil entsteht bei dieser Ausführung der sogenannte "Niederzug-Effekt".

Verschiebeweg bei Bestellnummer:
K0042.12 = ±1,0 mm
K0042.16 = ±1,5 mm

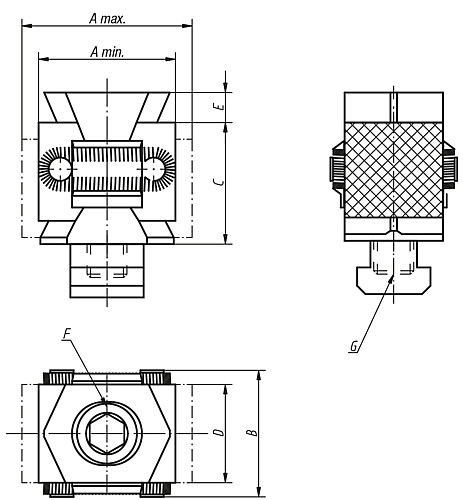

Eigenschaften

B : 41
D : 30
C : 36
E : 5
G : für Gewindebohrung
Gewicht ca. kg : 0,318
Spannkraft kN : 40
A min. : 42
A max. : 49
Anziehdrehmoment Nm : 85
F Zylinderschraube DIN 912 : M12x60


Artikelvarianten

Variante B D C E G Gewicht ca. kg Spannkraft kN A min. A max. Anziehdrehmoment Nm F Zylinderschraube DIN 912 Preis
41 30 36 5 für Gewindebohrung 0,318 40 42 49 85 M12x60
ab 157,17 €
41 30 36 5 für T-Nut 14 0,353 40 42 49 85 M12x50
ab 157,17 €
56 42 50 5 für Gewindebohrung 0,843 60 57 67 210 M16x80
ab 221,09 €
56 42 50 5 für T-Nut 18 0,912 60 57 67 210 M16x70
ab 221,09 €
