K0128_PB Spanner mit Passbohrung
Artikelnummer: 10088612
Hersteller: Kipp
Herstellerartikelnummer: K0128.412
Artikel ist in 11 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 91,48 € |
| 50 | 86,91 € |
| 100 | 82,33 € |
| 250 | 77,76 € |
| 500 | 73,18 € |
| 1000 | 68,61 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet.
Ausführung:
brüniert. Gegen Mehrpreis sind auch matt- oder hochglanzverchromte Ausführungen lieferbar.
Hinweis:
Spannbolzen A (zum Ratschen) Normalausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich.
Spannbolzen B Sonderausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innenvierkante.
Maß "E" in abgestuften Sonderlängen gegen Aufpreis lieferbar.
Sonderausführung: Spannbolzen B.
Eigenschaften

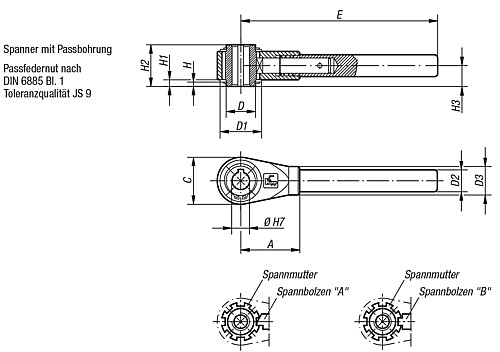

| Ausführung : | Spannbolzen A |
| A : | 48 |
| D : | 22 |
| H : | 3 |
| C : | 36 |
| H1 : | 4,5 |
| E : | 150 |
| D3 : | 22 |
| H3 : | 15,5 |
| D2 : | 17 |
| D1 : | 33 |
| H2 : | 31 |
| Profil-Größe : | 1 |
| Anzahl der Rastnuten : | 7 |
| Passbohrung Ø H7 mit Passfedernut nach DIN 6885 Bl. 1 : | 12 |
Artikelvarianten
| Variante | Ausführung | A | D | H | C | H1 | E | D3 | H3 | D2 | D1 | H2 | Profil-Größe | Anzahl der Rastnuten | Passbohrung Ø H7 mit Passfedernut nach DIN 6885 Bl. 1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Spannbolzen A | 48 | 22 | 3 | 36 | 4,5 | 150 | 22 | 15,5 | 17 | 33 | 31 | 1 | 7 | 12 |
ab 68,61 €
|
|
| Spannbolzen A | 54 | 27 | 4 | 43 | 6 | 180 | 26 | 19 | 20 | 38 | 38 | 2 | 8 | 14 |
ab 81,86 €
|
|
| Spannbolzen A | 54 | 27 | 4 | 43 | 6 | 180 | 26 | 19 | 20 | 38 | 38 | 2 | 8 | 15 |
ab 81,86 €
|
|
| Spannbolzen A | 54 | 27 | 4 | 43 | 6 | 180 | 26 | 19 | 20 | 38 | 38 | 2 | 8 | 16 |
ab 81,86 €
|
|
| Spannbolzen A | 70 | 35 | 4 | 51 | 6 | 230 | 30 | 21 | 24 | 45 | 42 | 3 | 8 | 18 |
ab 109,55 €
|
|
| Spannbolzen A | 70 | 35 | 4 | 51 | 6 | 230 | 30 | 21 | 24 | 45 | 42 | 3 | 8 | 20 |
ab 109,55 €
|
|
| Spannbolzen A | 80 | 42 | 4 | 61 | 6 | 300 | 35 | 23,5 | 28 | 56 | 47 | 4 | 9 | 22 |
ab 149,31 €
|
|
| Spannbolzen A | 80 | 42 | 4 | 61 | 6 | 300 | 35 | 23,5 | 28 | 56 | 47 | 4 | 9 | 25 |
ab 149,31 €
|
|
| Spannbolzen A | 80 | 42 | 4 | 61 | 6 | 300 | 35 | 23,5 | 28 | 56 | 47 | 4 | 9 | 27 |
ab 149,31 €
|
|
| Spannbolzen A | 110 | 60 | 5 | 82 | 7,5 | 400 | 38 | 26,5 | 32 | 75 | 53 | 5 | 11 | 30 |
ab 283,67 €
|
|
| Spannbolzen A | 110 | 60 | 5 | 82 | 7,5 | 400 | 38 | 26,5 | 32 | 75 | 53 | 5 | 11 | 36 |
ab 283,67 €
|
