K0177_IG Schaltgriffe flach mit Innengewinde
Artikelnummer: 10087758
Hersteller: Kipp
Herstellerartikelnummer: K0177.206
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 10,90 € |
| 50 | 10,36 € |
| 100 | 9,81 € |
| 250 | 9,27 € |
| 500 | 8,72 € |
| 1000 | 8,18 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kugelknopf Duroplast PF 31, schwarz.
Ausführung:
brüniert.
Hinweis:
Schaltgriffe flach können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden. Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innensterne.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

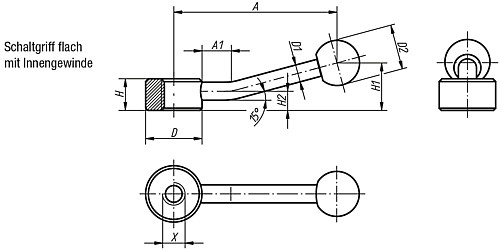

Eigenschaften
| Ausführung : | Innengewinde |
| A : | 75 |
| D : | 25 |
| H : | 14 |
| H1 : | 22 |
| D2 : | 20 |
| D1 : | 8 |
| H2 : | 8,5 |
| Gewicht ca. g : | 81 |
| Profil-Größe : | 1 |
| A1 : | 15 |
| X : | M6 |
Artikelvarianten
| Variante | Ausführung | A | D | H | H1 | D2 | D1 | H2 | Gewicht ca. g | Profil-Größe | A1 | X | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Innengewinde | 75 | 25 | 14 | 22 | 20 | 8 | 8,5 | 81 | 1 | 15 | M6 |
ab 8,18 €
|
|
| Innengewinde | 75 | 25 | 14 | 22 | 20 | 8 | 8,5 | 78 | 1 | 15 | M8 |
ab 8,18 €
|
|
| Innengewinde | 75 | 25 | 14 | 22 | 20 | 8 | 8,5 | 76 | 1 | 15 | M10 |
ab 8,18 €
|
|
| Innengewinde | 100 | 33 | 17 | 27 | 25 | 10 | 10 | 156 | 2 | 15 | M12 |
ab 9,68 €
|
|
| Innengewinde | 100 | 33 | 17 | 27 | 25 | 10 | 10 | 144 | 2 | 15 | M16 |
ab 9,68 €
|
|
| Innengewinde | 128 | 41 | 20 | 36 | 30 | 12 | 11,5 | 258 | 3 | 15 | M20 |
ab 12,29 €
|
|
| Innengewinde | 128 | 41 | 20 | 36 | 30 | 12 | 11,5 | 246 | 3 | 15 | M24 |
ab 12,29 €
|
