K0259 Handräder mit Sicherheits Zylindergriff

Artikelnummer: 10084386
Hersteller: Kipp
Herstellerartikelnummer: K0259.108008

Artikel ist in 20 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 42,81 €
50 41,53 €
100 40,67 €
250 38,53 €
500 36,39 €
1000 34,25 €
42,81 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff, Ausführung:
Radkörper und Griff Thermoplast, schwarzgrau.
Stahlteile brüniert.

Bestellbeispiel:
K0259.108008

Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken.
In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Anbauhinweise siehe K0256.

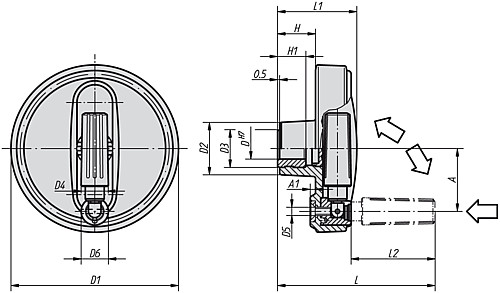

Eigenschaften

Ausführung : Nabe ohne Nut
A : 30
D : 8
H : 17,5
L : 73
H1 : 13
T : -
D3 : 19
D2 : 25
L1 : 37,5
D1 : 80
Gewicht ca. kg : 0,100
L2 : 38
D4 : 13
D5 : M4
Profil-Größe : 1
A1 : 2,5
D6 : 13
B3 : -


Artikelvarianten

Variante Ausführung A D H L H1 T D3 D2 L1 D1 Gewicht ca. kg L2 D4 D5 Profil-Größe A1 D6 B3 Preis
Nabe ohne Nut 30 8 17,5 73 13 - 19 25 37,5 80 0,100 38 13 M4 1 2,5 13 -
ab 34,25 €
Nabe ohne Nut 30 10 17,5 73 13 - 19 25 37,5 80 0,100 38 13 M4 1 2,5 13 -
ab 34,25 €
Nabe ohne Nut 30 12 17,5 73 13 - 19 25 37,5 80 0,100 38 13 M4 1 2,5 13 -
ab 34,25 €
Nabe ohne Nut 38 10 20 88,5 13 - 19 28 44 100 0,179 47,5 16 M5 2 3 16 -
ab 38,51 €
Nabe ohne Nut 38 12 20 88,5 13 - 19 28 44 100 0,179 47,5 16 M5 2 3 16 -
ab 38,51 €
Nabe ohne Nut 47,5 12 23,5 108 18,5 - 25 35 53 125 0,328 58,5 20 M6 3 4 20 -
ab 38,85 €
Nabe ohne Nut 47,5 14 23,5 108 18,5 - 25 35 53 125 0,328 58,5 20 M6 3 4 20 -
ab 38,85 €
Nabe ohne Nut 47,5 16 23,5 108 18,5 - 25 35 53 125 0,328 58,5 20 M6 3 4 20 -
ab 38,85 €
Nabe ohne Nut 62 14 28 142,5 18,5 - 25 45 64,5 160 0,651 82 25 M8 4 5,6 26 -
ab 39,79 €
Nabe ohne Nut 62 16 28 142,5 18,5 - 25 45 64,5 160 0,651 82 25 M8 4 5,6 26 -
ab 39,79 €
Nabe mit Nut 30 8 17,5 73 13 9 19 25 37,5 80 0,100 38 13 M4 1 2,5 13 2
ab 36,30 €
Nabe mit Nut 30 10 17,5 73 13 11,4 19 25 37,5 80 0,100 38 13 M4 1 2,5 13 3
ab 36,30 €
Nabe mit Nut 30 12 17,5 73 13 13,8 19 25 37,5 80 0,100 38 13 M4 1 2,5 13 4
ab 36,30 €
Nabe mit Nut 38 10 20 88,5 13 11,4 19 28 44 100 0,179 47,5 16 M5 2 3 16 3
ab 40,58 €
Nabe mit Nut 38 12 20 88,5 13 13,8 19 28 44 100 0,179 47,5 16 M5 2 3 16 4
ab 40,58 €
Nabe mit Nut 47,5 12 23,5 108 18,5 13,8 25 35 53 125 0,328 58,5 20 M6 3 4 20 4
ab 40,91 €
Nabe mit Nut 47,5 14 23,5 108 18,5 16,3 25 35 53 125 0,328 58,5 20 M6 3 4 20 5
ab 40,91 €
Nabe mit Nut 47,5 16 23,5 108 18,5 18,3 25 35 53 125 0,328 58,5 20 M6 3 4 20 5
ab 40,91 €
Nabe mit Nut 62 14 28 142,5 18,5 16,3 25 45 64,5 160 0,651 82 25 M8 4 5,6 26 5
ab 41,88 €
Nabe mit Nut 62 16 28 142,5 18,5 18,3 25 45 64,5 160 0,651 82 25 M8 4 5,6 26 5
ab 41,88 €
