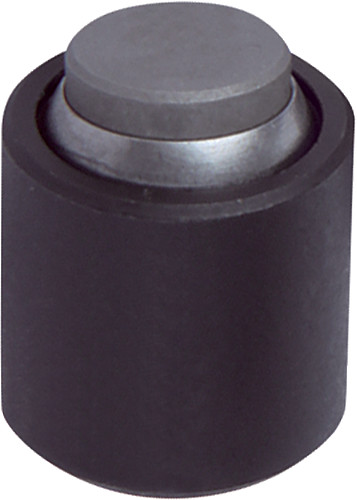

K0285_E Pendelauflagen mit O Ring und auswechselbaren Einsätzen, Form E

Artikelnummer: 10069670
Hersteller: Kipp
Herstellerartikelnummer: K0285.219X024

Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 65,87 €
100 63,89 €
250 62,58 €
500 60,60 €
1000 59,28 €
65,87 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff, Ausführung: Körper Vergütungsstahl, vergütet und brüniert. Kugel rost- und säurebeständiger Stahl, gehärtet und blank. Einsatz Edelstahl, gehärtet, blank. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden. Kugel gegen Verdrehen gesichert. Vorteile: – Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze. – Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen. – Dadurch wird eine gleichmäßige Bewegung gewährleistet.

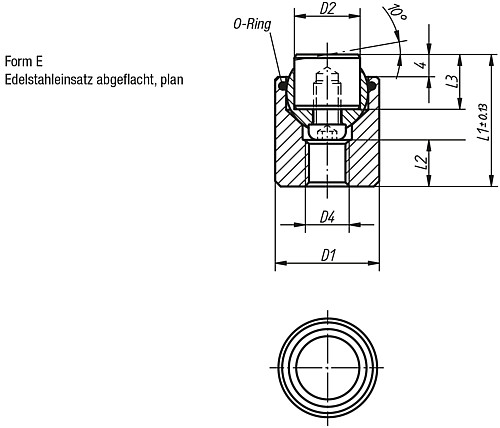

Eigenschaften

Form : E
D2 : 12
L1 : 24
D1 : 19
Gewicht ca. kg : 0,043
L2 : 8
D4 : M8
Belastbarkeit max. kN (nur bei statischer Belastung) : 39
L3 : 10
Kugel Ø : 15


Artikelvarianten

Variante Form D2 L1 D1 Gewicht ca. kg L2 D4 Belastbarkeit max. kN (nur bei statischer Belastung) L3 Kugel Ø Preis
E 10 22 17 0,031 7 M6 28 10 13
ab 54,17 €
E 12 24 19 0,043 8 M8 39 10 15
ab 59,28 €
E 16 28 24 0,081 8 M10 58 10 20
ab 63,13 €
E 20 30 30 0,139 9 M12 95 10 23
ab 71,79 €
E 25 36 36 0,251 11 M12 136 10 28
ab 85,39 €
