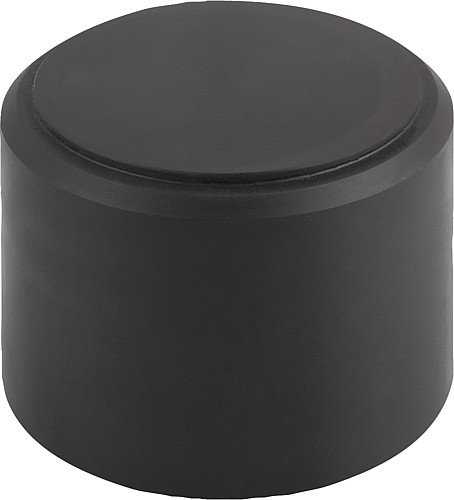

K0286_C Pendelauflagen selbsttätig rückschwenkend Form C Anlage plan
Artikelnummer: 10069701
Hersteller: Kipp
Herstellerartikelnummer: K0286.108
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 42,92 € |
| 100 | 41,63 € |
| 250 | 40,77 € |
| 500 | 38,63 € |
| 1000 | 36,48 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Verwendung:
- Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen.
- Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück.
- Hohe Belastbarkeit bei geringer Baugröße.

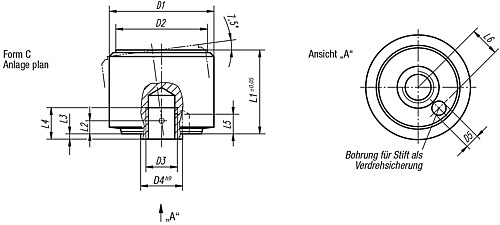

Eigenschaften
| Form : | C |
| D3 : | M8 |
| D2 : | 23 |
| L1 : | 21,5 |
| D1 : | 28 |
| Gewicht ca. kg : | 0,082 |
| L2 : | 3,4 |
| D4 : | 11 |
| Belastbarkeit max. kN (nur bei statischer Belastung) : | 90 |
| L3 : | 1,3 |
| D5 : | 3,3 |
| L4 : | 8 |
| L5 : | 5 |
| L6 : | 7,5 |
Artikelvarianten
| Variante | Form | D3 | Preis |
|---|---|---|---|
| C | M5 |
ab 33,12 €
|
|
| C | M6 |
ab 36,48 €
|
|
| C | M8 |
ab 36,48 €
|
|
| C | M10 |
ab 43,92 €
|
|
| C | M12 |
ab 52,02 €
|
