K0286_F Pendelauflagen selbsttätig rückschwenkend Form F
Artikelnummer: 10069704
Hersteller: Kipp
Herstellerartikelnummer: K0286.305
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 52,45 € |
| 100 | 50,88 € |
| 250 | 49,83 € |
| 500 | 47,21 € |
| 1000 | 44,58 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Verwendung:
- Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen.
- Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück.
- Hohe Belastbarkeit bei geringer Baugröße.

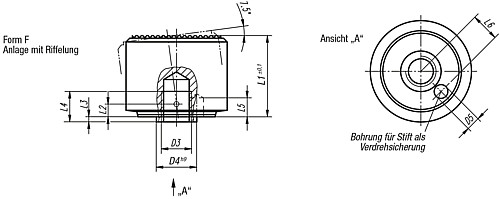

Eigenschaften
| Form : | F |
| D3 : | M5 |
| D2 : | 15 |
| L1 : | 14 |
| D1 : | 18 |
| Gewicht ca. kg : | 0,022 |
| L2 : | 2,1 |
| D4 : | 7 |
| Belastbarkeit max. kN (nur bei statischer Belastung) : | 30 |
| L3 : | 0,8 |
| D5 : | 1,8 |
| L4 : | 5 |
| L5 : | 3 |
| L6 : | 4,6 |
Artikelvarianten
| Variante | Form | D3 | D2 | L1 | D1 | Gewicht ca. kg | L2 | D4 | Belastbarkeit max. kN (nur bei statischer Belastung) | L3 | D5 | L4 | L5 | L6 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F | M5 | 15 | 14 | 18 | 0,022 | 2,1 | 7 | 30 | 0,8 | 1,8 | 5 | 3 | 4,6 |
ab 44,58 €
|
|
| F | M6 | 18 | 16,5 | 22 | 0,040 | 2,5 | 8 | 50 | 1 | 2,8 | 6 | 4 | 5,6 |
ab 50,00 €
|
|
| F | M8 | 23 | 21,5 | 28 | 0,082 | 3,4 | 11 | 90 | 1,3 | 3,3 | 8 | 5 | 7,5 |
ab 50,00 €
|
|
| F | M10 | 29 | 27 | 34 | 0,153 | 4,2 | 13 | 140 | 1,6 | 4,4 | 10 | 6 | 9,2 |
ab 60,81 €
|
|
| F | M12 | 35 | 32 | 40 | 0,253 | 5 | 16 | 220 | 2 | 5,4 | 12 | 8 | 11,3 |
ab 69,57 €
|
