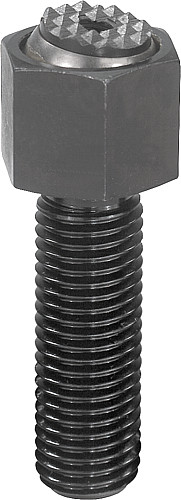

K0289_F Pendelauflagen verstellbar, mit O Ring und auswechselbaren Einsätzen, Form F
Artikelnummer: 10069808
Hersteller: Kipp
Herstellerartikelnummer: K0289.324X100
Artikel ist in 14 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 135,76 € |
| 100 | 131,69 € |
| 250 | 128,97 € |
| 500 | 124,90 € |
| 1000 | 122,18 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert. Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form F Werkzeugstahl, gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
- Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
- Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
- Dadurch wird eine gleichmäßige Bewegung gewährleistet.

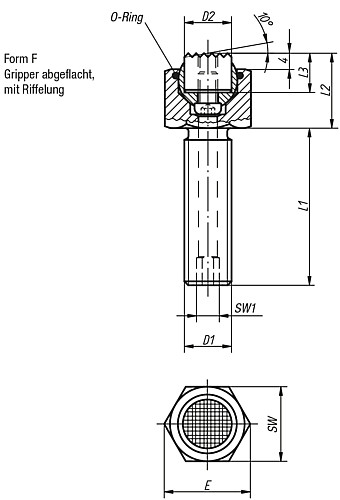

Eigenschaften
| Form : | F |
| E : | 41,6 |
| D2 : | 25 |
| L1 : | 100 |
| D1 : | M24 |
| SW : | 36 |
| Gewicht ca. kg : | 0,466 |
| L2 : | 30 |
| Belastbarkeit max. kN (nur bei statischer Belastung) : | 121 |
| SW1 : | 10 |
| L3 : | 10 |
| Kugel Ø : | 28 |
Artikelvarianten
| Variante | Form | E | D2 | L1 | D1 | SW | Gewicht ca. kg | L2 | Belastbarkeit max. kN (nur bei statischer Belastung) | SW1 | L3 | Kugel Ø | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F | 19,6 | 10 | 15 | M10 | 17 | 0,031 | 17 | 19 | 3 | 10 | 13 |
ab 70,95 €
|
|
| F | 19,6 | 10 | 30 | M10 | 17 | 0,038 | 17 | 19 | 3 | 10 | 13 |
ab 71,98 €
|
|
| F | 19,6 | 10 | 50 | M10 | 17 | 0,047 | 17 | 19 | 3 | 10 | 13 |
ab 72,84 €
|
|
| F | 21,9 | 12 | 20 | M12 | 19 | 0,050 | 19 | 30 | 5 | 10 | 15 |
ab 76,78 €
|
|
| F | 21,9 | 12 | 40 | M12 | 19 | 0,061 | 19 | 30 | 5 | 10 | 15 |
ab 77,22 €
|
|
| F | 21,9 | 12 | 60 | M12 | 19 | 0,073 | 19 | 30 | 5 | 10 | 15 |
ab 77,50 €
|
|
| F | 27,7 | 16 | 25 | M16 | 24 | 0,100 | 23 | 50 | 6 | 10 | 20 |
ab 86,10 €
|
|
| F | 27,7 | 16 | 50 | M16 | 24 | 0,127 | 23 | 50 | 6 | 10 | 20 |
ab 86,10 €
|
|
| F | 27,7 | 16 | 80 | M16 | 24 | 0,159 | 23 | 50 | 6 | 10 | 20 |
ab 87,71 €
|
|
| F | 34,6 | 20 | 30 | M20 | 30 | 0,173 | 24 | 85 | 8 | 10 | 23 |
ab 95,54 €
|
|
| F | 34,6 | 20 | 60 | M20 | 30 | 0,222 | 24 | 85 | 8 | 10 | 23 |
ab 96,56 €
|
|
| F | 34,6 | 20 | 100 | M20 | 30 | 0,290 | 24 | 85 | 8 | 10 | 23 |
ab 99,84 €
|
|
| F | 41,6 | 25 | 40 | M24 | 36 | 0,319 | 30 | 121 | 10 | 10 | 28 |
ab 116,69 €
|
|
| F | 41,6 | 25 | 100 | M24 | 36 | 0,466 | 30 | 121 | 10 | 10 | 28 |
ab 122,18 €
|
