K0293_C Aufnahmebolzen lang Form C
Artikelnummer: 10070952
Hersteller: Kipp
Herstellerartikelnummer: K0293.506
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 7,04 € |
| 100 | 6,83 € |
| 250 | 6,69 € |
| 500 | 6,34 € |
| 1000 | 5,98 € |
7,04 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Auflagefläche ohne Zentrierung.
Hinweis:
Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Ähnliche Bolzen siehe K0352, K0353, K0354 und K0355.

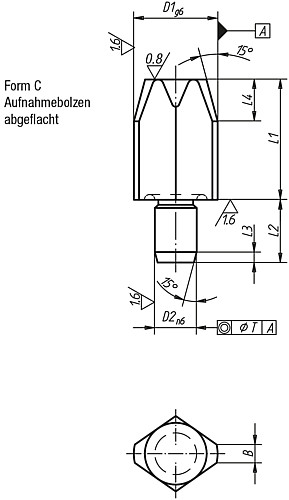

Eigenschaften
| Ausführung : | lang |
| Form : | C |
| B : | 1 |
| T : | 0,02 |
| D2 : | 4 |
| L1 : | 12 |
| D1 : | 6 |
| L2 : | 6 |
| Gewicht ca. g : | 3 |
| L3 : | 1,2 |
| L4 : | 4 |
Artikelvarianten
| Variante | Ausführung | Form | B | T | D2 | L1 | D1 | L2 | Gewicht ca. g | L3 | L4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| lang | C | 1 | 0,02 | 4 | 12 | 6 | 6 | 3 | 1,2 | 4 |
ab 5,98 €
|
|
| lang | C | 1,6 | 0,02 | 6 | 16 | 8 | 9 | 8 | 1,6 | 6 |
ab 6,52 €
|
|
| lang | C | 2,5 | 0,02 | 6 | 18 | 10 | 9 | 10 | 1,6 | 6 |
ab 7,68 €
|
|
| lang | C | 2,5 | 0,02 | 6 | 18 | 12 | 9 | 12 | 1,6 | 6 |
ab 8,25 €
|
|
| lang | C | 3,5 | 0,04 | 8 | 22 | 16 | 12 | 31 | 2 | 8 |
ab 11,13 €
|
|
| lang | C | 5 | 0,04 | 12 | 25 | 20 | 18 | 64 | 2,5 | 9 |
ab 13,48 €
|
|
| lang | C | 5 | 0,04 | 12 | 25 | 25 | 18 | 98 | 2,5 | 9 |
ab 15,16 €
|
