K0294_C Auflagebolzen Form C
Artikelnummer: 10071013
Hersteller: Kipp
Herstellerartikelnummer: K0294.306012
Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 13,05 € |
| 100 | 12,66 € |
| 250 | 12,40 € |
| 500 | 12,01 € |
| 1000 | 11,75 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

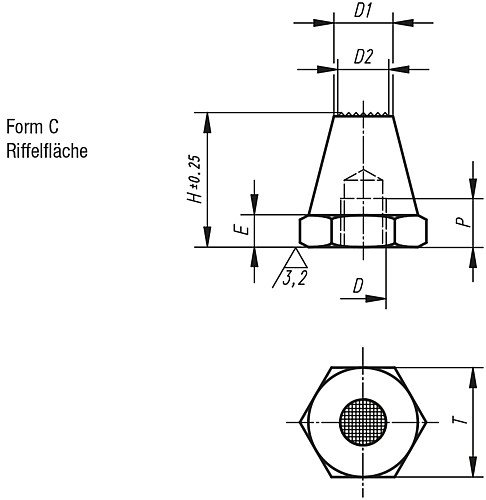

Die Auflagebolzen Form C mit geriffelter Oberfläche werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.
Werkstoff:
Körper Vergütungsstahl, vergütet und brüniert.
Eigenschaften
| Form : | C |
| D : | M6 |
| H : | 12,5 |
| E : | 3 |
| T : | 11 |
| D2 : | 5 |
| P : | 4 |
| D1 : | 6 |
| Gewicht ca. kg : | 0,005 |
Artikelvarianten
| Variante | Form | D | H | E | T | D2 | P | D1 | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| C | M6 | 12,5 | 3 | 11 | 5 | 4 | 6 | 0,005 |
ab 11,75 €
|
|
| C | M6 | 25 | 3 | 11 | 5 | 7 | 6 | 0,008 |
ab 12,22 €
|
|
| C | M8 | 15 | 4 | 13 | 6 | 6 | 8 | 0,009 |
ab 12,19 €
|
|
| C | M8 | 30 | 4 | 13 | 6 | 9 | 8 | 0,018 |
ab 12,84 €
|
|
| C | M10 | 20 | 5 | 17 | 8 | 9 | 10 | 0,017 |
ab 14,28 €
|
|
| C | M10 | 40 | 5 | 17 | 8 | 13 | 10 | 0,035 |
ab 14,88 €
|
|
| C | M12 | 25 | 6 | 19 | 9,5 | 11 | 12 | 0,025 |
ab 13,74 €
|
|
| C | M12 | 50 | 6 | 19 | 9,5 | 16 | 12 | 0,062 |
ab 15,00 €
|
|
| C | M16 | 30 | 8 | 24 | 13 | 12 | 16 | 0,050 |
ab 30,36 €
|
|
| C | M16 | 60 | 8 | 24 | 13 | 20 | 16 | 0,112 |
ab 35,46 €
|
