K0295_B Auflagebolzen mit Positionierzapfen Form B
Artikelnummer: 10071029
Hersteller: Kipp
Herstellerartikelnummer: K0295.206012
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 11,41 € |
| 100 | 11,07 € |
| 250 | 10,84 € |
| 500 | 10,50 € |
| 1000 | 10,27 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Ausführung:
Körper vergütet und brüniert.
Auflageflächen einsatzgehärtet.
Hinweis:
Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.

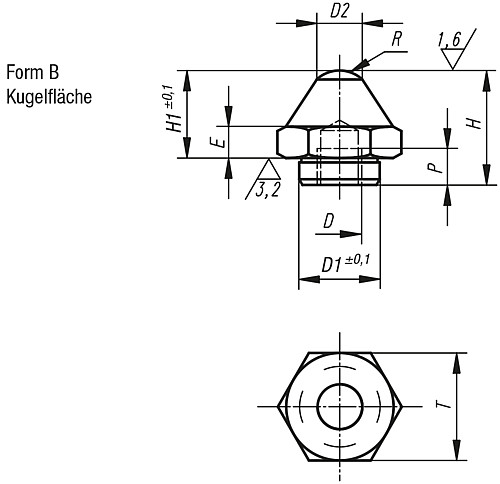

Eigenschaften
| Form : | B |
| D : | M6 |
| H : | 16,5 |
| R : | 6 |
| H1 : | 12,5 |
| E : | 4 |
| T : | 17 |
| D2 : | 7 |
| P : | 6 |
| D1 : | 11,9 |
| Gewicht ca. kg : | 0,042 |
Artikelvarianten
| Variante | Form | D | H | R | H1 | E | T | D2 | P | D1 | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | M6 | 16,5 | 6 | 12,5 | 4 | 17 | 7 | 6 | 11,9 | 0,042 |
ab 10,27 €
|
|
| B | M6 | 29 | 6 | 25 | 4 | 17 | 7 | 6 | 11,9 | 0,062 |
ab 14,05 €
|
|
| B | M10 | 25 | 7,5 | 20 | 7 | 24 | 10 | 10 | 17,8 | 0,130 |
ab 11,30 €
|
|
| B | M10 | 46 | 7,5 | 40 | 7 | 24 | 10 | 10 | 17,8 | 0,180 |
ab 14,80 €
|
|
| B | M16 | 40 | 26 | 30 | 13 | 41 | 20 | 16 | 25,8 | 0,295 |
ab 19,21 €
|
|
| B | M16 | 70 | 26 | 60 | 13 | 41 | 20 | 16 | 25,8 | 0,480 |
ab 23,65 €
|
