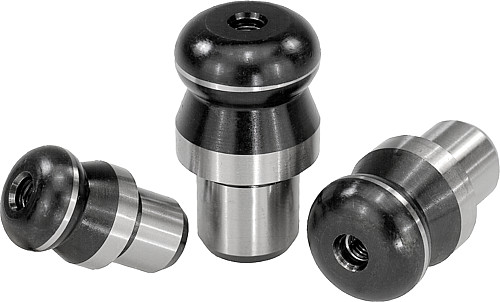

K0351 Aufnahmebolzen mit Kugelansatz Form B
Artikelnummer: 10070842
Hersteller: Kipp
Herstellerartikelnummer: K0351.10
Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 16,03 € |
| 25 | 15,23 € |
| 50 | 14,43 € |
| 100 | 13,63 € |
| 250 | 11,22 € |
| 500 | 10,42 € |
| 1000 | 9,62 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Werkzeugstahl oder Edelstahl 1.4305.
Ausführung:
Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel:
K0351.20
Hinweis:

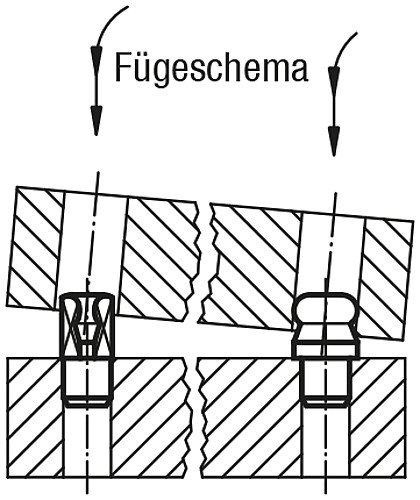

Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe Fügeschema).

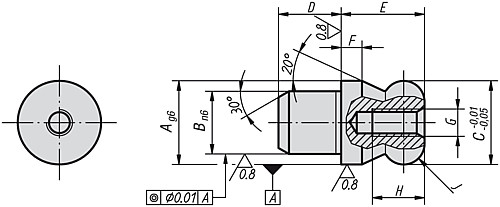

Eigenschaften
| A : | 10 |
| B : | 7 |
| Material : | Stahl |
| D : | 7 |
| H : | 6 |
| C : | 10 |
| F : | 2,5 |
| E : | 10 |
| G : | M3 |
| Gewicht ca. kg : | 0,007 |
| J : | R 2,5 |
Artikelvarianten
| Variante | B | C | E | Preis |
|---|---|---|---|---|
| 7 | 10 | 10 |
ab 9,62 €
|
|
| 8 | 12 | 12 |
ab 9,86 €
|
|
| 12 | 16 | 16 |
ab 10,71 €
|
|
| 14 | 20 | 20 |
ab 12,16 €
|
|
| 16 | 22 | 22 |
ab 13,48 €
|
|
| 18 | 25 | 25 |
ab 14,59 €
|
|
| 7 | 10 | 10 |
ab 13,84 €
|
|
| 8 | 12 | 12 |
ab 14,43 €
|
|
| 12 | 16 | 16 |
ab 15,59 €
|
|
| 14 | 20 | 20 |
ab 22,13 €
|
