K0359_B Präzisions Arretierbolzen mit konischer Aufnahme, Typ B
Artikelnummer: 10076527
Hersteller: Kipp
Herstellerartikelnummer: K0359.110
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 80,55 € |
| 25 | 76,52 € |
| 50 | 72,50 € |
| 100 | 68,47 € |
| 250 | 56,39 € |
| 500 | 52,36 € |
| 1000 | 48,33 € |
80,55 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.

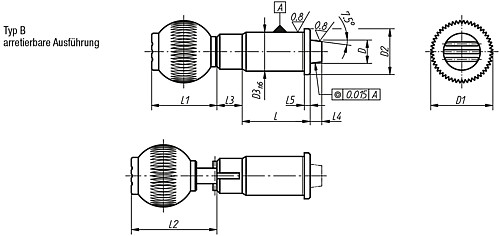

Eigenschaften
| Typ : | B |
| D : | 10 |
| L : | 31 |
| D3 : | 16 |
| D2 : | 19 |
| L1 : | 25 |
| D1 : | 25 |
| Gewicht ca. kg : | 0,067 |
| L2 : | 32,5 |
| L3 : | 13 |
| L5 : | 2,5 |
| Federkraft Anfang F1 ca. N : | 19 |
| Federkraft Ende F2 ca. N : | 29 |
| L4 min. : | 6 |
| Innengewinde Griffkugel : | M6 |
Artikelvarianten
| Variante | Typ | D | L | D3 | D2 | L1 | D1 | Gewicht ca. kg | L2 | L3 | L5 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | L4 min. | Innengewinde Griffkugel | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | 10 | 31 | 16 | 19 | 25 | 25 | 0,067 | 32,5 | 13 | 2,5 | 19 | 29 | 6 | M6 |
ab 48,33 €
|
|
| B | 12 | 35 | 20 | 23 | 33 | 32 | 0,127 | 40,5 | 13 | 3 | 22 | 35 | 6 | M8 |
ab 54,37 €
|
|
| B | 16 | 42 | 25 | 28 | 41,5 | 40 | 0,221 | 49 | 13 | 3 | 30 | 50 | 6 | M10 |
ab 62,53 €
|
|
| B | 20 | 50 | 30 | 33 | 41,5 | 40 | 0,350 | 49 | 13 | 3 | 46 | 63 | 6 | M10 |
ab 71,54 €
|
|
| B | 25 | 60 | 38 | 42 | 51 | 50 | 0,655 | 58,5 | 13 | 3 | 39 | 73 | 6 | M10 |
ab 84,43 €
|
