K0366 Kugelsperrbolzen mit T Griff selbstsichernd

Artikelnummer: 10077224
Hersteller: Kipp
Herstellerartikelnummer: K0366.24605010

Artikel ist in 65 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 22,52 €
50 21,39 €
100 20,27 €
250 19,14 €
500 18,02 €
1000 16,89 €
22,52 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Bolzen Edelstahl 1.4542.
Griff Aluminiumdruckguss EN-AC 46000.
Druckknopf Aluminium EN-AW 2024 T4.
Kugeln Edelstahl 1.4125.
Druckfeder Edelstahl.

Ausführung:
Bolzen gehärtet min. 40 HRC und passiviert.
Griff schwarz eloxiert.
Druckknopf blau eloxiert.
Kugeln gehärtet 58 +4 HRC und passiviert.
Druckfeder passiviert.

Bestellbeispiel:
K0366.24605030
(Länge L mit angeben, z.B. 030 für L = 30 mm)

Hinweis:

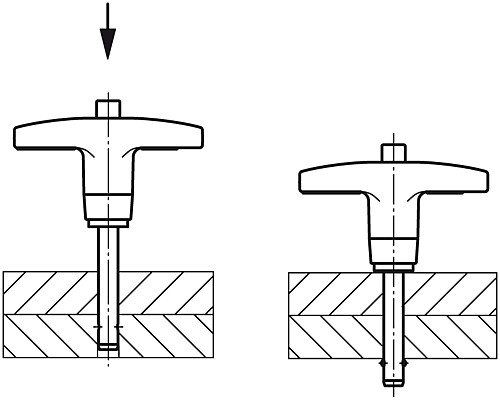

Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung. Die Kugelsperrbolzen können nach Bedarf mit einem Halteseil versehen werden.

Der Bolzen aus hochfestem, gehärtetem Edelstahl lässt extreme Belastungen mit höchstem Verschleißschutz zu.

Scherkraft zweischnittig (F) = S · t aB max.

Zubehör:
Sicherungs-Spiralkabel K0367.10200
Halteseile mit Öse K0367.....
Schlüsselring K0367.15/19/23

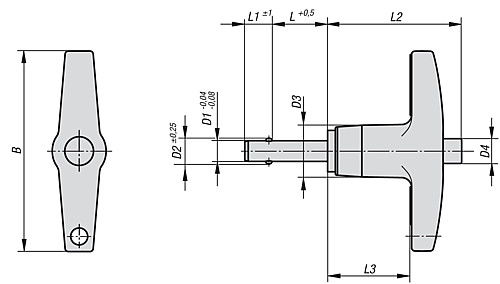

Eigenschaften

B : 46
L : 10
D3 : 11,9
D2 : 5,54
L1 : 6
D1 : 5
L2 : 30,7
D4 : 5,8
L3 : 19,3
Aufnahmebohrung H11 : 5
Scherkraft zweischnittig max. kN : 24,40


Artikelvarianten

Variante L D1 Preis
10 5
ab 16,89 €
15 5
ab 16,89 €
20 5
ab 16,89 €
25 5
ab 16,89 €
30 5
ab 17,25 €
35 5
ab 17,25 €
40 5
ab 17,25 €
50 5
ab 17,42 €
60 5
ab 19,52 €
70 5
ab 19,52 €
10 6
ab 15,51 €
15 6
ab 15,51 €
20 6
ab 16,80 €
25 6
ab 16,80 €
30 6
ab 17,89 €
35 6
ab 17,89 €
40 6
ab 17,89 €
50 6
ab 18,96 €
60 6
ab 19,71 €
70 6
ab 19,71 €
80 6
ab 19,71 €
10 8
ab 18,08 €
15 8
ab 18,08 €
20 8
ab 18,08 €
25 8
ab 18,08 €
30 8
ab 19,52 €
35 8
ab 19,52 €
40 8
ab 20,98 €
50 8
ab 20,98 €
60 8
ab 22,50 €
70 8
ab 22,50 €
80 8
ab 22,50 €
15 10
ab 19,06 €
20 10
ab 19,06 €
25 10
ab 19,06 €
30 10
ab 21,59 €
35 10
ab 21,59 €
40 10
ab 21,59 €
50 10
ab 21,59 €
60 10
ab 25,56 €
70 10
ab 25,56 €
80 10
ab 25,56 €
90 10
ab 26,59 €
100 10
ab 26,59 €
20 12
ab 25,69 €
25 12
ab 25,69 €
30 12
ab 28,20 €
35 12
ab 28,20 €
40 12
ab 28,20 €
50 12
ab 33,00 €
60 12
ab 33,00 €
70 12
ab 33,00 €
80 12
ab 33,00 €
90 12
ab 38,93 €
100 12
ab 38,93 €
25 16
ab 37,68 €
30 16
ab 43,14 €
35 16
ab 43,14 €
40 16
ab 43,14 €
50 16
ab 43,14 €
60 16
ab 48,65 €
70 16
ab 48,65 €
80 16
ab 48,65 €
90 16
ab 54,12 €
100 16
ab 54,12 €
