K0374_D Federnde Seitendruckstücke, Form D
Artikelnummer: 10076028
Hersteller: Kipp
Herstellerartikelnummer: K0374.616
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 13,37 € |
| 100 | 12,97 € |
| 250 | 12,70 € |
| 500 | 12,30 € |
| 1000 | 12,03 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper Automatenstahl.
Kugel aus Stahl.
Feder aus Kunststoff.
Ausführung:
Körper brüniert.
Kugel blank.
Hinweis:
Das Seitendruckstück muss mindestens auf das Maß L3 in die Bohrung eingedrückt werden. Es dient zum Positionieren und Andrücken von kleinen Teilen in Vorrichtungen. Wird eine mechanische Bearbeitung am Werkstück vorgenommen, kann es notwendig sein, dass dieses durch andere Spannmittel zusätzlich gehalten werden muss. Beim Einlagern von Vorrichtungen sollte darauf geachtet werden, dass die Kunststoff-Feder unbelastet ist.
Bei der Federkraft handelt es sich um einen statistischen Mittelwert.

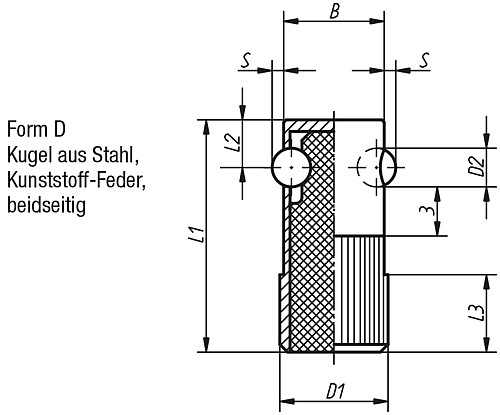

Eigenschaften
| Form : | D |
| B : | 15 |
| D2 : | 5,5 |
| L1 : | 35 |
| S : | 1,5 |
| D1 : | 16 |
| Gewicht ca. kg : | 0,020 |
| L2 : | 7 |
| L3 : | 11 |
| Aufnahmebohrung H8 : | 16 |
| Federkraft Anfang N : | 110 |
| Federkraft Ende N : | 220 |
Artikelvarianten
| Variante | Form | B | D2 | L1 | S | D1 | Gewicht ca. kg | L2 | L3 | Aufnahmebohrung H8 | Federkraft Anfang N | Federkraft Ende N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 15 | 5,5 | 35 | 1,5 | 16 | 0,020 | 7 | 11 | 16 | 110 | 220 |
ab 12,03 €
|
|
| D | 17 | 6,5 | 40 | 1,8 | 18 | 0,027 | 8 | 12 | 18 | 120 | 330 |
ab 12,45 €
|
|
| D | 21 | 8 | 45 | 2,5 | 22 | 0,043 | 9 | 15 | 22 | 130 | 540 |
ab 13,37 €
|
