K0414 Montageplatten
Artikelnummer: 10084115
Hersteller: Kipp
Herstellerartikelnummer: K0414.04081
Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 30,20 € |
| 100 | 29,29 € |
| 250 | 28,69 € |
| 500 | 27,18 € |
| 1000 | 25,67 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

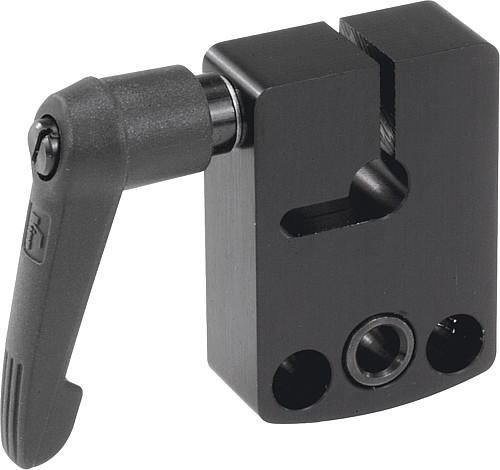

Werkstoff, Ausführung:
Gehäuse Aluminium, eloxiert.
Klemmhebel Kunststoff, schwarzgrau.
Bestellbeispiel:
K0414.09121
Hinweis:

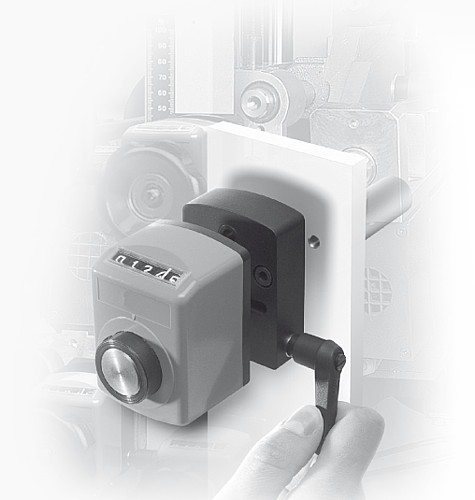

Montageplatten bilden eine kompakte Einheit in Verbindung mit Positionsanzeigern. Sie garantieren eine zuverlässige Spindelklemmung ohne zusätzliche Konstruktionsarbeit.
Aufgrund der einfachen Montage als Zwischenplatte ist die Montageplatte auch zur Nachrüstung an bestehenden Anlagen gut geeignet.

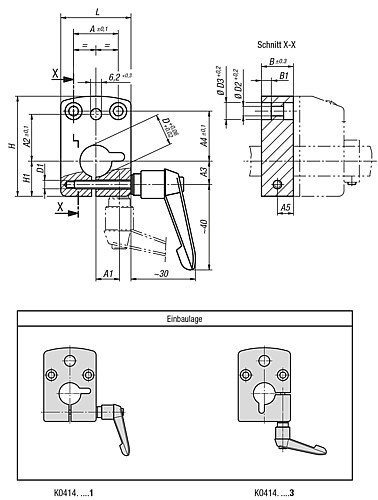

Eigenschaften
| Ausführung : | Einbaulage 1 |
| A : | 21 |
| B : | 15 |
| D : | 8 |
| H : | 47 |
| L : | 33 |
| H1 : | 16,5 |
| D3 : | 8 |
| D2 : | 4,5 |
| D1 : | M4 |
| B1 : | 4,6 |
| A1 : | - |
| A2 : | 22 |
| Passend zu Positionsanzeiger : | - |
| A3 : | 11 |
| A4 : | 23,5 |
| A5 : | 7,5 |
Artikelvarianten
| Variante | Ausführung | D | D1 | Preis |
|---|---|---|---|---|
| Einbaulage 1 | 8 | M4 |
ab 25,67 €
|
|
| Einbaulage 1 | 10 | M4 |
ab 25,67 €
|
|
| Einbaulage 1 | 12 | M4 |
ab 25,67 €
|
|
| Einbaulage 1 | 14 | M4 |
ab 25,67 €
|
|
| Einbaulage 1 | 12 | M5 |
ab 28,19 €
|
|
| Einbaulage 1 | 14 | M5 |
ab 28,19 €
|
|
| Einbaulage 1 | 16 | M5 |
ab 28,19 €
|
|
| Einbaulage 1 | 20 | M5 |
ab 28,19 €
|
|
| Einbaulage 3 | 8 | M4 |
ab 34,90 €
|
|
| Einbaulage 3 | 10 | M4 |
ab 34,90 €
|
|
| Einbaulage 3 | 12 | M4 |
ab 34,90 €
|
|
| Einbaulage 3 | 14 | M4 |
ab 34,90 €
|
|
| Einbaulage 3 | 12 | M5 |
ab 36,08 €
|
|
| Einbaulage 3 | 14 | M5 |
ab 36,08 €
|
|
| Einbaulage 3 | 16 | M5 |
ab 36,08 €
|
|
| Einbaulage 3 | 20 | M5 |
ab 36,08 €
|
