K0419 Teller für Gelenkfüße mit Schwingungsdämpfung
Artikelnummer: 10067570
Hersteller: Kipp
Herstellerartikelnummer: K0419.20401
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 10,34 € |
| 50 | 9,82 € |
| 100 | 9,31 € |
| 250 | 8,79 € |
| 500 | 8,27 € |
| 1000 | 7,76 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Teller Zinkdruckguss oder Edelstahl 1.4305. Dämmplatte PUR-Elastomer (Sylomer V12). Ausführung: Teller Zinkdruckguss schwarz pulverbeschichtet. Teller Edelstahl blank. Dämmplatte grau, geklebt, rutschfest. Einsatzbereich von -30 °C bis +70 °C. Bestellbeispiel: K0419.20601 K0419.20601 und K0421.060151 montiert Bestellhinweis: Soll der Gelenkfußteller und die Gewindespindel bzw. der Kugelkopf montiert geliefert werden, bitte die Bestellnummer des Tellers und der Spindel bzw. des Kugelkopfes mit dem Zusatz "montiert" angeben. (z.B. K0419.20601 und K0421.060151 montiert.) Hinweis:
Die in der Tabelle angegebene Belastbarkeit ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.
Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung, bis zu einer Pressung von 0,6 N/mm², kommt.
Die Dämmplatte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenkfußes.
Gelenkfüße werden aus einem Teller und einer Gewindespindel bzw. einem Kugelkopf zusammengestellt. Jeder Teller kann mit jeder Gewindespindel bzw. mit jedem Kugelkopf kombiniert werden.
Passende Gewindespindeln siehe K0421.
Passende Kugelköpfe siehe K0422.

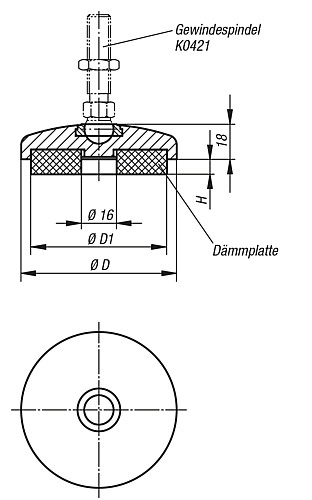

Eigenschaften
| Material : | Zinkdruckguss |
| D : | 40 |
| D1 : | 30,5 |
| H (bei Pressung 0 / 0,4 / 0,6 N/mm²) : | 7 / 5,9 / 4,8 |
| Belastbarkeit (bei Pressung 0,4 N/mm²) N : | 62 |
Artikelvarianten
| Variante | Material | D | D1 | H (bei Pressung 0 / 0,4 / 0,6 N/mm²) | Belastbarkeit (bei Pressung 0,4 N/mm²) N | Preis |
|---|---|---|---|---|---|---|
| Zinkdruckguss | 40 | 30,5 | 7 / 5,9 / 4,8 | 62 |
ab 7,76 €
|
|
| Zinkdruckguss | 50 | 40,5 | 7 / 5,9 / 4,8 | 212 |
ab 9,44 €
|
|
| Zinkdruckguss | 60 | 50 | 7 / 5,9 / 4,8 | 433 |
ab 10,76 €
|
|
| Zinkdruckguss | 80 | 68 | 7 / 5,9 / 4,8 | 614 |
ab 14,21 €
|
|
| Edelstahl | 40 | 30,5 | 7 / 5,8 / 4,9 | 212 |
ab 14,45 €
|
|
| Edelstahl | 50 | 40,5 | 7 / 5,8 / 4,9 | 435 |
ab 18,98 €
|
|
| Edelstahl | 60 | 50 | 7 / 5,8 / 4,9 | 705 |
ab 24,14 €
|
|
| Edelstahl | 80 | 68 | 7 / 5,8 / 4,9 | 1372 |
ab 38,20 €
|
