K0420 Gelenkteller mit Schwingungsdämpfung
Artikelnummer: 10067578
Hersteller: Kipp
Herstellerartikelnummer: K0420.110
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 11,09 € |
| 50 | 10,54 € |
| 100 | 9,98 € |
| 250 | 9,43 € |
| 500 | 8,87 € |
| 1000 | 8,32 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
- Stahlausführung:
Druckteller Vergütungsstahl, Kugelelement Automatenstahl.
- Edelstahlausführung:
Druckteller und Kugelelement Edelstahl.
Dämmplatte PUR-Elastomer (Sylomer V12).
Ausführung:
- Stahlausführung:
Kugelelement einsatzgehärtet, brüniert. Teller brüniert.
- Edelstahlausführung:
blank.
Dämmplatte grau, geklebt, rutschfest.
Einsatzbereich von -30 °C bis +70 °C.
Bestellbeispiel:
K0420.110
Hinweis:
Die in der Tabelle angegebene Belastbarkeit ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.
Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung, bis zu einer Pressung von 0,6 N/mm², kommt.
Die Dämmplatte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenktellers.
Gelenkteller (ohne Schwingungsdämpfung) siehe K0395.

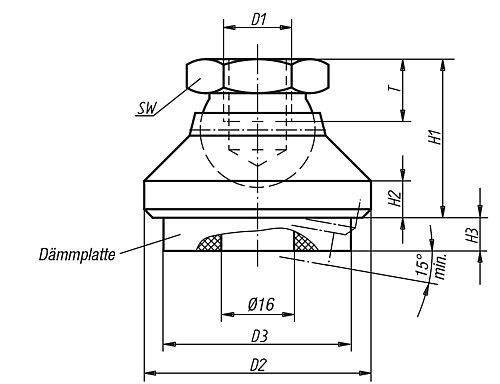

Eigenschaften
| Material : | Stahl |
| H1 : | 22 |
| T : | 10 |
| D3 : | 30,5 |
| D2 : | 32 |
| D1 : | M10 |
| SW : | 17 |
| H2 : | 5 |
| Belastbarkeit (bei Pressung 0,4 N/mm²) N : | 212 |
| H3 (bei Pressung 0 / 0,4 / 0,6 N/mm²) : | 8 / 6,8 / 5,9 |
Artikelvarianten
| Variante | Material | H1 | T | D3 | D2 | D1 | SW | H2 | Belastbarkeit (bei Pressung 0,4 N/mm²) N | H3 (bei Pressung 0 / 0,4 / 0,6 N/mm²) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl | 22 | 10 | 30,5 | 32 | M10 | 17 | 5 | 212 | 8 / 6,8 / 5,9 |
ab 8,32 €
|
|
| Stahl | 26 | 12 | 30,5 | 40 | M12 | 19 | 6 | 212 | 8 / 6,8 / 5,9 |
ab 9,30 €
|
|
| Stahl | 32 | 14 | 40,5 | 50 | M16 | 24 | 7 | 435 | 8 / 6,8 / 5,9 |
ab 11,42 €
|
|
| Stahl | 42 | 18 | 50 | 60 | M20 | 30 | 8 | 705 | 8 / 6,8 / 5,9 |
ab 14,82 €
|
|
| Edelstahl | 22 | 10 | 30,5 | 32 | M10 | 17 | 5 | 212 | 8 / 6,8 / 5,9 |
ab 9,87 €
|
|
| Edelstahl | 26 | 12 | 30,5 | 40 | M12 | 19 | 6 | 212 | 8 / 6,8 / 5,9 |
ab 11,28 €
|
|
| Edelstahl | 32 | 14 | 40,5 | 50 | M16 | 24 | 7 | 435 | 8 / 6,8 / 5,9 |
ab 13,37 €
|
|
| Edelstahl | 42 | 18 | 50 | 60 | M20 | 30 | 8 | 705 | 8 / 6,8 / 5,9 |
ab 17,10 €
|
