K0485 Laschenklemmstücke, Kunststoff mit Außenverzahnung
Artikelnummer: 10091277
Hersteller: Kipp
Herstellerartikelnummer: K0485.18
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 1,58 € |
| 100 | 1,53 € |
| 250 | 1,50 € |
| 500 | 1,42 € |
| 1000 | 1,34 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Thermoplast, schwarz. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
K0485.18
Hinweis:
Laschenklemmstücke mit Außenverzahnung können mit Laschenklemmstücke mit Innenverzahnung (K0484, K0486 oder K0487) zu einem Gelenkstück zusammengefügt werden.
Die Basisgröße für Rundrohre beträgt Ø18 mm bzw. Ø30 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, so kann durch Reduzierhülsen K0492 das Entsprechende angepasst werden.
Auf Anfrage:
Kunststoffklemmhebel zur Befestigung.
Zubehör:
- Reduzierhülsen K0492
- Rund- und Vierkantrohre K0493

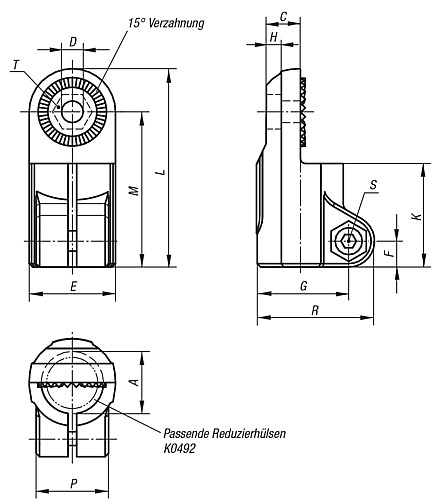

Eigenschaften
| A : | 18 |
| D : | 6,1 |
| H : | 5,9 |
| L : | 57,5 |
| R : | 34 |
| M : | 45 |
| C : | 9,9 |
| F : | 7,5 |
| E : | 25 |
| T : | M6-DIN 985 |
| P : | 21 |
| S : | M6x18 |
| G : | 26,5 |
| Gewicht ca. kg : | 0,028 |
| K : | 30 |
Artikelvarianten
| Variante | A | D | H | L | R | M | C | F | E | T | P | S | G | Gewicht ca. kg | K | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 6,1 | 5,9 | 57,5 | 34 | 45 | 9,9 | 7,5 | 25 | M6-DIN 985 | 21 | M6x18 | 26,5 | 0,028 | 30 |
ab 1,34 €
|
|
| 30 | 8,1 | 6,5 | 88 | 52,5 | 68 | 16,5 | 11 | 40 | M8-DIN 985 | 28,5 | M8x25 | 41,5 | 0,087 | 45 |
ab 2,69 €
|
