K0501 Formspanner für Rasterplatten

Artikelnummer: 10139918
Hersteller: Kipp
Herstellerartikelnummer: K0501.11603050

Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Werkstoff, Ausführung:
Flanschplatte, Kolben und Grundkörper Stahl, rostbeständig, blank.
Dichtungen NBR.
Schrauben DIN EN ISO 4762 Festigkeitsklasse 8.8, verzinkt.
Spannzange Aluminium, rot oder farblos eloxiert.

Bestellbeispiel:
K0501.11603050

Hinweis:
Formspanner mit Grundplatte zur Montage auf Rasterplatten mit Rastermaß 50 mm. Die Flanschplatte kann Spannzangen für die Außenspannung sowie Spannzangen für die Innenspannung aufnehmen. In die Spannzange wird die Kontur des zu spannenden Werkstücks eingebracht. Es sind Freiformflächen und asymmetrische Konturen möglich.

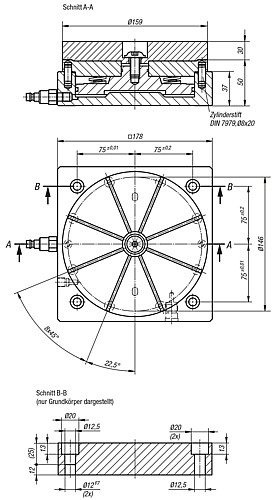

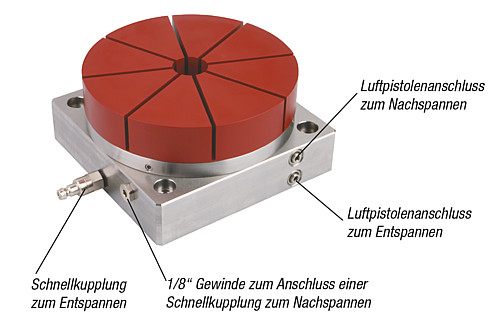

Das integrierte Federpaket erzeugt eine Spannkraft von 5,8 kN. Durch ein Nachspannen mit Druckluft kann die Spannkraft auf bis zu 43,5 kN erhöht werden. Das Lösen des Spanners erfolgt durch Einleiten von Druckluft auf die untere Kolbenfläche. Dabei wird der Kolben nach oben gedrückt und löst so den Spannvorgang der Spannzange.

Spannbereich 0,2 mm.
Wiederholgenauigkeit < 0,01 mm.

Zubehör:
Spannzange für Außen- oder Innenspannung K0502
