K0632_B Arretierbolzen Edelstahl Form B
Artikelnummer: 10076248
Hersteller: Kipp
Herstellerartikelnummer: K0632.002903
Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 17,11 € |
| 25 | 16,25 € |
| 50 | 15,40 € |
| 100 | 14,54 € |
| 250 | 11,98 € |
| 500 | 11,12 € |
| 1000 | 10,27 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank, Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.

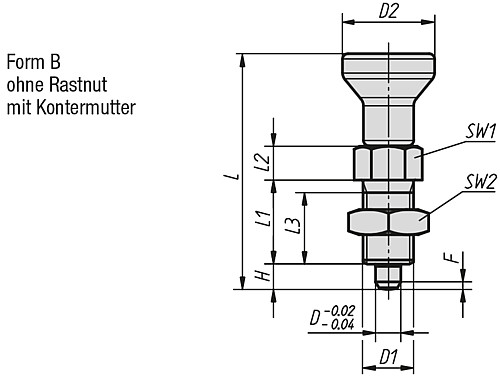

Eigenschaften
| Ausführung : | Arretierstift gehärtet |
| Form : | B |
| D : | 3 |
| H : | 3,5 |
| L : | 34,5 |
| D2 : | 14 |
| L1 : | 12 |
| D1 : | M6x0,75 |
| L2 : | 5 |
| SW1 : | 8 |
| L3 : | 10 |
| Federkraft Anfang F1 ca. N : | 4,5 |
| Federkraft Ende F2 ca. N : | 10 |
| SW2 : | 10 |
| F x 30° : | 0,8 |
Artikelvarianten
| Variante | Ausführung | Form | D | H | L | D2 | L1 | D1 | L2 | SW1 | L3 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | SW2 | F x 30° | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Arretierstift gehärtet | B | 3 | 3,5 | 34,5 | 14 | 12 | M6x0,75 | 5 | 8 | 10 | 4,5 | 10 | 10 | 0,8 |
ab 10,27 €
|
|
| Arretierstift gehärtet | B | 4 | 4 | 43 | 18 | 15 | M8x1 | 6 | 10 | 13 | 6 | 12 | 13 | 1 |
ab 9,77 €
|
|
| Arretierstift gehärtet | B | 5 | 5 | 50 | 21 | 17 | M10x1 | 7 | 13 | 15 | 5 | 12 | 17 | 1,3 |
ab 8,39 €
|
|
| Arretierstift gehärtet | B | 6 | 6 | 59 | 25 | 20 | M12x1,5 | 8 | 14 | 17 | 6 | 14 | 19 | 1,8 |
ab 9,86 €
|
|
| Arretierstift gehärtet | B | 8 | 8 | 77 | 33 | 26 | M16x1,5 | 10 | 19 | 23 | 15 | 35 | 24 | 2,3 |
ab 13,15 €
|
|
| Arretierstift gehärtet | B | 10 | 10 | 83 | 33 | 28 | M20x1,5 | 12 | 22 | 25 | 15 | 34 | 30 | 2,8 |
ab 16,90 €
|
|
| Arretierstift gehärtet | B | 12 | 12 | 87 | 33 | 28 | M20x1,5 | 14 | 22 | 25 | 15 | 39 | 30 | 2,8 |
ab 26,54 €
|
|
| Arretierstift gehärtet | B | 16 | 16 | 106 | 40 | 32 | M24x2 | 18 | 27 | 28 | 20 | 46 | 36 | 3,2 |
ab 30,17 €
|
|
| Arretierstift nicht gehärtet | B | 3 | 3,5 | 34,5 | 14 | 12 | M6x0,75 | 5 | 8 | 10 | 4,5 | 10 | 10 | 0,8 |
ab 10,27 €
|
|
| Arretierstift nicht gehärtet | B | 4 | 4 | 43 | 18 | 15 | M8x1 | 6 | 10 | 13 | 6 | 12 | 13 | 1 |
ab 9,77 €
|
|
| Arretierstift nicht gehärtet | B | 5 | 5 | 50 | 21 | 17 | M10x1 | 7 | 13 | 15 | 5 | 12 | 17 | 1,3 |
ab 8,39 €
|
|
| Arretierstift nicht gehärtet | B | 6 | 6 | 59 | 25 | 20 | M12x1,5 | 8 | 14 | 17 | 6 | 14 | 19 | 1,8 |
ab 9,86 €
|
|
| Arretierstift nicht gehärtet | B | 8 | 8 | 77 | 33 | 26 | M16x1,5 | 10 | 19 | 23 | 15 | 35 | 24 | 2,3 |
ab 13,15 €
|
|
| Arretierstift nicht gehärtet | B | 10 | 10 | 83 | 33 | 28 | M20x1,5 | 12 | 22 | 25 | 15 | 34 | 30 | 2,8 |
ab 16,90 €
|
|
| Arretierstift nicht gehärtet | B | 12 | 12 | 87 | 33 | 28 | M20x1,5 | 14 | 22 | 25 | 15 | 39 | 30 | 2,8 |
ab 26,54 €
|
|
| Arretierstift nicht gehärtet | B | 16 | 16 | 106 | 40 | 32 | M24x2 | 18 | 27 | 28 | 20 | 46 | 36 | 3,2 |
ab 30,17 €
|
