K0643_B Spanndorne mit seitlicher Klemmung, Form B
Artikelnummer: 10094005
Hersteller: Kipp
Herstellerartikelnummer: K0643.218053
Artikel ist in 1 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 291,00 € |
| 100 | 282,27 € |
| 250 | 276,45 € |
| 500 | 267,72 € |
| 1000 | 261,90 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse Baustahl.
Spannschraube Vergütungsstahl.
Ausführung:
Gehäuse brüniert. Spannschraube vergütet auf 10.9, gehärtet und PTFE beschichtet.
Hinweis:
Der Spanndorn ist durch die seitliche Spannung besonders für die Zweitbearbeitung von Dreh- und Frästeilen mit Sackloch geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Die Spannbewegung erfolgt manuell mit einem Inbusschlüssel.
* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.
Montage:
Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun kann der Spanndorn auf den erforderlichen Durchmesser gedreht bzw. gefräst werden. Für die Bearbeitung wird ein Verriegelungsring mitgeliefert.
Der Sockel kann bei Bedarf in einer Passbohrung oder mit Passstiften zentriert werden.

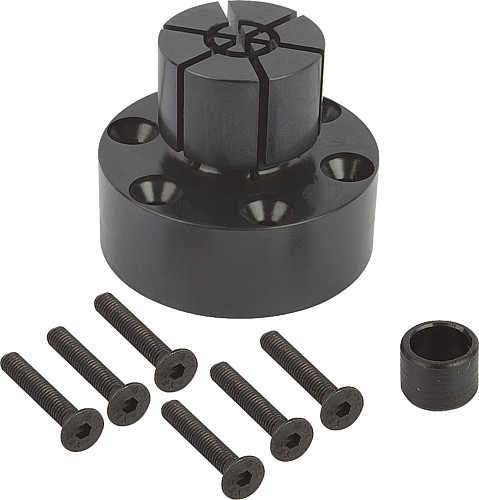

Form A wird mit 6 Befestigungsschrauben geliefert.
Eigenschaften

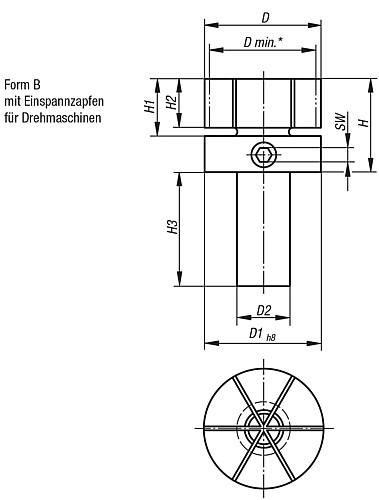

| Form : | B |
| D : | 53,3 |
| H : | 44,4 |
| H1 : | 25 |
| H3 : | 45 |
| D2 : | 25 |
| D1 : | 53,3 |
| SW : | 6 |
| H2 : | 21 |
| Gewicht ca. kg : | 0,810 |
| Anziehdrehmoment max. Nm : | 66 |
| D min. : | 18 |
| Spannkraft max. kN : | 20 |
