K0648 Exzenterhebel einstellbar mit Kunststoffgriff mit Außengewinde, Stahl oder Edelstahl

Artikelnummer: 10085859
Hersteller: Kipp
Herstellerartikelnummer: K0648.1521105X20

Artikel ist in 32 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 6,28 €
25 5,97 €
50 5,65 €
100 5,34 €
250 4,40 €
500 4,08 €
1000 3,77 €
6,28 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff, Ausführung:
Griffhebel und Druckscheibe aus glasfaserverstärktem Kunststoff PA 66, schwarz.
Achsbolzen Edelstahl 1.4305, blank.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8, blau chromatiert oder Edelstahl 1.4305, blank.

Bestellbeispiel:
K0648.121105X20 (Länge mit L angeben)

Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.

Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).

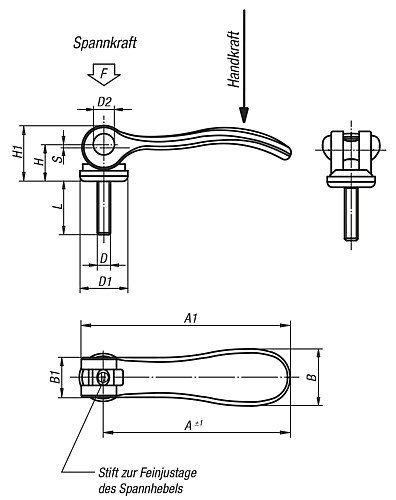

Eigenschaften

Ausführung : Stahl
Taststange : 1,15
A : 71,5
B : 22
H : 14
H1 : 23,4
D2 : 9
D1 : 18
B1 : 16
Profil-Größe : 1
A1 : 79,6
L = Schraubenlänge : 20
Spannkraft F kN : 2,5
Handkraft N : 125
Außengewinde D : M5


Artikelvarianten

Variante Ausführung Taststange A B H H1 D2 D1 B1 Profil-Größe A1 L = Schraubenlänge Spannkraft F kN Handkraft N Außengewinde D Preis
Stahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 20 2,5 125 M5
ab 3,77 €
Stahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 30 2,5 125 M5
ab 3,77 €
Stahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 40 2,5 125 M5
ab 4,03 €
Stahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 50 2,5 125 M5
ab 4,03 €
Stahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 20 2,5 125 M6
ab 3,77 €
Stahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 30 2,5 125 M6
ab 3,77 €
Stahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 40 2,5 125 M6
ab 4,03 €
Stahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 50 2,5 125 M6
ab 4,03 €
Stahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 25 5 170 M8
ab 4,42 €
Stahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 30 5 170 M8
ab 4,42 €
Stahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 40 5 170 M8
ab 4,60 €
Stahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 50 5 170 M8
ab 4,60 €
Stahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 25 5 170 M10
ab 4,42 €
Stahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 30 5 170 M10
ab 4,42 €
Stahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 40 5 170 M10
ab 4,60 €
Stahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 50 5 170 M10
ab 4,60 €
Edelstahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 20 2,5 125 M5
ab 5,65 €
Edelstahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 30 2,5 125 M5
ab 5,65 €
Edelstahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 40 2,5 125 M5
ab 6,05 €
Edelstahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 50 2,5 125 M5
ab 6,05 €
Edelstahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 20 2,5 125 M6
ab 5,65 €
Edelstahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 30 2,5 125 M6
ab 5,65 €
Edelstahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 40 2,5 125 M6
ab 6,05 €
Edelstahl 1,15 71,5 22 14 23,4 9 18 16 1 79,6 50 2,5 125 M6
ab 6,05 €
Edelstahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 25 5 170 M8
ab 6,62 €
Edelstahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 30 5 170 M8
ab 6,62 €
Edelstahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 40 5 170 M8
ab 7,09 €
Edelstahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 50 5 170 M8
ab 7,09 €
Edelstahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 25 5 170 M10
ab 6,62 €
Edelstahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 30 5 170 M10
ab 6,62 €
Edelstahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 40 5 170 M10
ab 7,09 €
Edelstahl 1,5 99,9 33 16,2 27,7 11 27 24 2 110 50 5 170 M10
ab 7,09 €
