K0809 Konsolen
Artikelnummer: 10138806
Hersteller: Kipp
Herstellerartikelnummer: K0809.090121621
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Meehanite-Guss GJL 300.
Ausführung:
Auflage- und Aufspannflächen geschliffen.
Bestellbeispiel:
K0809.090121621
Hinweis:
Rasterabstand 50 ±0,01 mm. Konsolen können zum Befestigen niedriger Werkstücke oder als kleine Grundkörper verwendet werden. Ebenso dienen sie zu Prüfzwecken als Parallelendmaße. Die Konsolen K0809.090121621 und K0809.090122126 werden mit Passschrauben K0815.112065 befestigt und zur Befestigung der Konsolen K0809.090161621 und K0809.090162126 werden Passschrauben K0815.16075 verwendet.

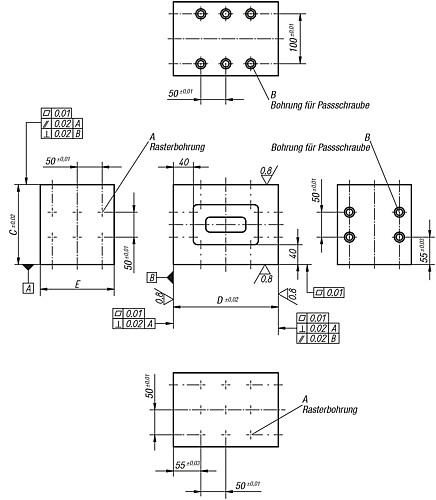

Eigenschaften
| D : | 210 |
| C : | 160 |
| E : | 148 |
| Gewicht ca. kg : | 26 |
| A Passbohrung : | 12 F7 |
| A Gewinde : | M12 |
| B Ø für Passschraube : | 12 F7 |
| Anzahl der Rasterbohrungen : | 15 |
| Anzahl der Montagebohrungen : | 10 |
Artikelvarianten
| Variante | D | C | E | Gewicht ca. kg | A Passbohrung | A Gewinde | B Ø für Passschraube | Anzahl der Rasterbohrungen | Anzahl der Montagebohrungen | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| 210 | 160 | 148 | 26 | 12 F7 | M12 | 12 F7 | 15 | 10 |
auf Anfrage
|
|
| 260 | 210 | 148 | 37 | 12 F7 | M12 | 12 F7 | 21 | 14 |
ab 836,40 €
|
|
| 210 | 160 | 148 | 25 | 16 F7 | M16 | 16 F7 | 15 | 10 |
auf Anfrage
|
|
| 260 | 210 | 148 | 36 | 16 F7 | M16 | 16 F7 | 21 | 14 |
auf Anfrage
|
