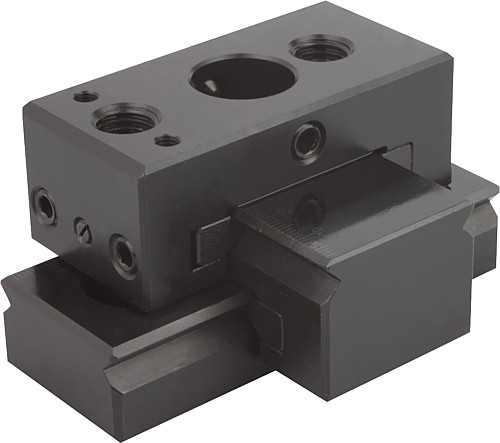

K0846 Positionierelemente
Artikelnummer: 10148984
Hersteller: Kipp
Herstellerartikelnummer: K0846.20016063
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert und geschliffen.
Bestellbeispiel:
K0846.20012050
Hinweis:
Das Positionierelement ermöglicht die Positionierung von Werkstücken und Spanneinheiten an jeder gewünschten Stelle auf der Wechselpalette (Verfahrweg 40-50 mm).
Eine Skalierung auf den jeweiligen Verschiebeschlitten erlaubt nicht nur das Ablesen der Position, sondern auch die Dokumentation der aufgebauten Spannvorrichtung.
Die Positionierelemente sind Bausteine, die zusammen mit Keilspannsegmenten, Anschlägen und Spanneinheiten zu einem flexiblen Spannaufbau zusammengesetzt werden können.

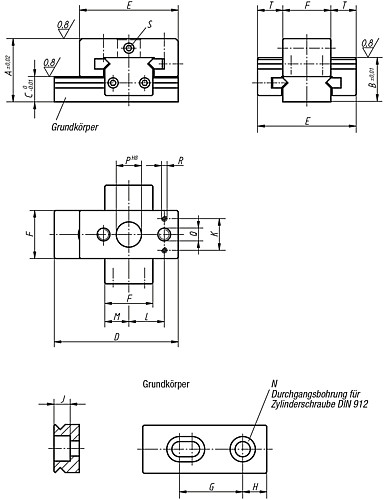

Eigenschaften
| A : | 63 |
| B : | 43 |
| D : | 123 |
| H : | 24 |
| L : | 34 |
| Q : | M16x19 |
| R : | M6x12 |
| M : | 25 |
| C : | 23 |
| F : | 48 |
| E : | 98 |
| T : | 25 |
| P : | 25 |
| S : | M10 |
| G : | 50 |
| Gewicht ca. kg : | 2,85 |
| K : | 32 |
| J : | 17 |
| N : | M16 |
