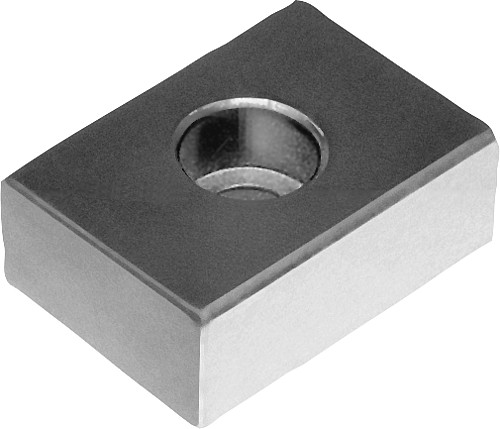

K0864 Flache Nutensteine
Artikelnummer: 10146356
Hersteller: Kipp
Herstellerartikelnummer: K0864.20
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 5,39 € |
| 100 | 5,23 € |
| 250 | 5,12 € |
| 500 | 4,96 € |
| 1000 | 4,85 € |
5,39 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Einsatzstahl.
Ausführung:
einsatzgehärtet, brüniert und geschliffen.
Bestellbeispiel:
K0864.16
Hinweis:

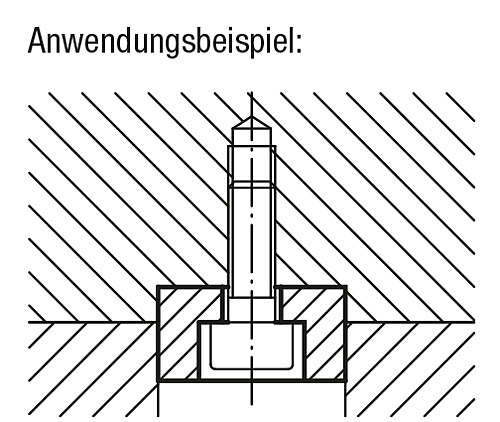

Flache Nutensteine dienen zum Ausrichten von Vorrichtungen und Spannzeugen auf Maschinentischen mit T-Nuten nach DIN 650. Sie werden in die Richtnuten der Vorrichtungen eingeschraubt. Flache Nutensteine sind dann geeignet, wenn die Vorrichtungen auf Maschinen mit gleicher Nutbreite kommen.

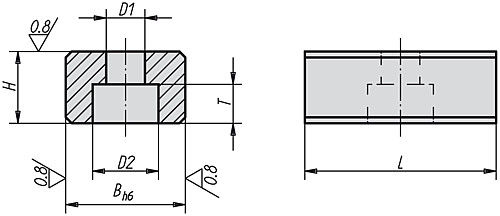

Eigenschaften
| B : | 20 |
| H : | 10 |
| L : | 22 |
| T : | 6,3 |
| D2 : | 11 |
| D1 : | 6,6 |
| Gewicht ca. g : | 28 |
| für Schrauben DIN 84 o. 912 : | M6x16 |
Artikelvarianten
| Variante | B | H | L | T | D2 | D1 | Gewicht ca. g | für Schrauben DIN 84 o. 912 | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 8 | 20 | 4,3 | 8 | 4,5 | 10 | M4x10 |
ab 3,57 €
|
|
| 12 | 8 | 20 | 5,3 | 10 | 5,5 | 12 | M5x12 |
ab 3,57 €
|
|
| 14 | 10 | 22 | 6,3 | 11 | 6,6 | 18 | M6x16 |
ab 4,38 €
|
|
| 16 | 10 | 22 | 6,3 | 11 | 6,6 | 22 | M6x16 |
ab 4,38 €
|
|
| 18 | 10 | 22 | 6,3 | 11 | 6,6 | 25 | M6x16 |
ab 4,85 €
|
|
| 20 | 10 | 22 | 6,3 | 11 | 6,6 | 28 | M6x16 |
ab 4,85 €
|
|
| 22 | 12 | 32 | 6,3 | 11 | 6,6 | 55 | M6x16 |
ab 7,87 €
|
