K0902 Mehrfach Spannsysteme harte Anschläge
Artikelnummer: 10141999
Hersteller: Kipp
Herstellerartikelnummer: K0902.08
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 1.219,00 € |
| 10 | 1.158,05 € |
| 25 | 1.097,10 € |
| 50 | 1.036,15 € |
1.219,00 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Basisleiste, Anschläge und Keilspanner Vergütungsstahl.
Ausführung:
Verzahnung randschichtgehärtet und geschliffen.
Anschläge vergütet.
Spannsegmente gehärtet und brüniert.
Bestellbeispiel:
K0902.12

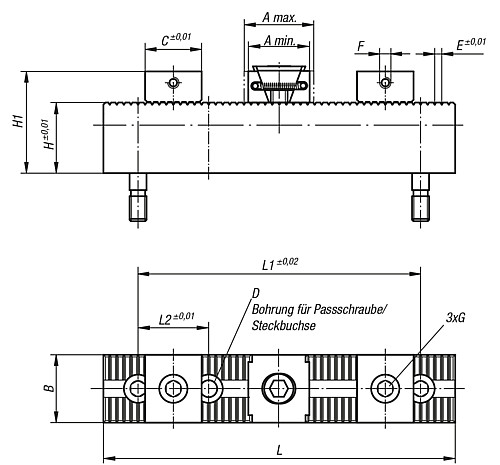

Eigenschaften
| B : | 24 |
| D : | 12 H6 |
| H : | 40 |
| L : | 199 |
| C : | 25 |
| F : | M5 |
| H1 : | 55 |
| E : | 2,5 |
| L1 : | 150 |
| L2 : | 50 |
| A min. : | 30,5 |
| A max. : | 33,5 |
| G Zylinderschraube DIN 912 : | M8x25 |
| Spannkraft ca. kN : | 15 |
Artikelvarianten
| Variante | B | D | H | L | C | F | H1 | E | L1 | L2 | A min. | A max. | G Zylinderschraube DIN 912 | Spannkraft ca. kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 | 12 H6 | 40 | 199 | 25 | M5 | 55 | 2,5 | 150 | 50 | 30,5 | 33,5 | M8x25 | 15 |
ab 1.036,15 €
|
|
| 48 | 12 F7 | 50 | 249 | 40 | M8 | 72 | 5 | 200 | 50 | 44 | 49,5 | M12x30 | 30 |
ab 1.064,20 €
|
|
| 48 | 16 F7 | 63 | 249 | 40 | M8 | 92 | 5 | 200 | 50 | 55 | 62 | M16x40 | 50 |
ab 1.199,35 €
|
