K0928 Niederzugspanner
Artikelnummer: 10150120
Hersteller: Kipp
Herstellerartikelnummer: K0928.0500
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
auf Anfrage
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Grundkörper und Griff Vergütungsstahl. Grundkörper gehärtet und brüniert. Griff brüniert.
Spannklaue und Nocke Werkzeugstahl, gehärtet und brüniert.
Kugelknopf Duroplast PF 31, schwarz.
Bestellbeispiel:
K0928.0501

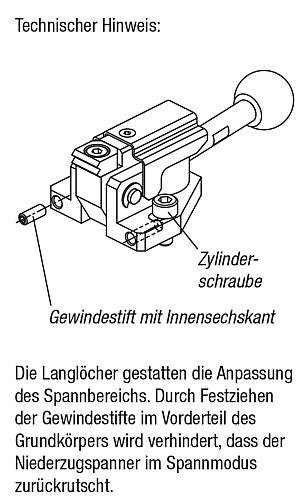

Hinweis:
* Zulässige Handkraft für den Griff.
Zubehör:
Standardgriffe K0915.
Einschraubgriffe mit Drehmomentbegrenzung K0916.
Eigenschaften

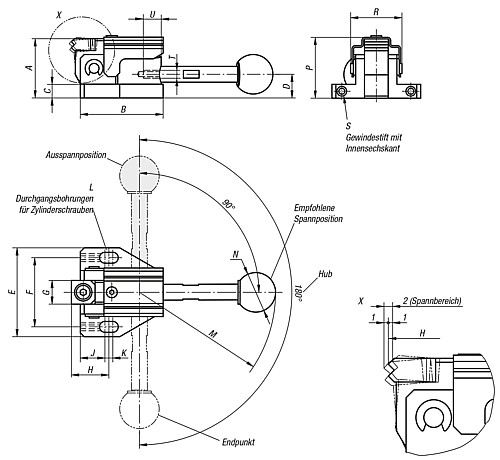

Ausführung : | ohne Griff |
A : | 30 |
B : | 42 |
D : | 12 |
H : | 19 |
L : | M5 |
R : | 26 |
M : | 69 |
C : | 7 |
F : | 35 |
E : | 45 |
T : | M5 |
P : | 31 |
S : | M4x10 |
G : | 12 |
Gewicht ca. kg : | 0,180 |
K : | 4 |
J : | 12,5 |
N : | 20 |
Handkraft N : | 150* |
U : | 7 |
Spannkraft N : | 3000 |
Artikelvarianten
Variante | Ausführung | A | B | D | H | L | R | M | C | F | E | T | P | S | G | Gewicht ca. kg | K | J | N | Handkraft N | U | Spannkraft N | Preis |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ohne Griff | 30 | 42 | 12 | 19 | M5 | 26 | 69 | 7 | 35 | 45 | M5 | 31 | M4x10 | 12 | 0,180 | 4 | 12,5 | 20 | 150* | 7 | 3000 |
auf Anfrage
|
|
mit Griff | 30 | 42 | 12 | 19 | M5 | 26 | 69 | 7 | 35 | 45 | M5 | 31 | M4x10 | 12 | 0,210 | 4 | 12,5 | 20 | 150* | 7 | 3000 |
auf Anfrage
|
|
ohne Griff | 40 | 62 | 16 | 28 | M8 | 38 | 104 | 10 | 50 | 65 | M6 | 41 | M4x15 | 16 | 0,530 | 5 | 18,5 | 25 | 200* | 9,5 | 4000 |
auf Anfrage
|
|
mit Griff | 40 | 62 | 16 | 28 | M8 | 38 | 104 | 10 | 50 | 65 | M6 | 41 | M4x15 | 16 | 0,590 | 5 | 18,5 | 25 | 200* | 9,5 | 4000 |
auf Anfrage
|
