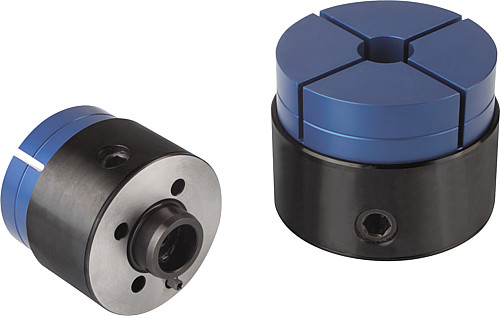

K0934 Formspanner

Artikelnummer: 10150149
Hersteller: Kipp
Herstellerartikelnummer: K0934.065057

Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 405,00 €
100 392,85 €
250 384,75 €
500 372,60 €
1000 364,50 €
405,00 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Gehäuse und Spannring Vergütungsstahl 1.0503.
Aufnahmebolzen Vergütungsstahl 1.7220.
Spannzange Aluminium 3.4365.

Ausführung:
Gehäuse, Aufnahmebolzen und Spannring brüniert.
Spannzange blau eloxiert.

Bestellbeispiel:
K0934.065057

Hinweis:
Spannschraube nicht ohne Spannring oder eingelegtes Werkstück betätigen.
Mit der seitlichen Spannschraube wird das Werkstück am Umfang gespannt.

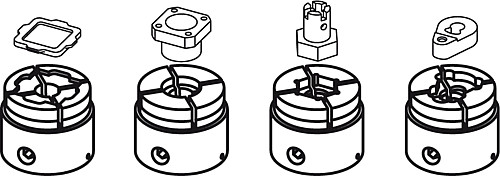

Die Spannzange kann durch Bearbeiten an unterschiedliche Konturen der Werkstücke angepasst werden.
Ideales Spannelement, für die Bearbeitung von Werkstücken auf Bearbeitungszentren, Fräszentren, sowie 5-Achs-Maschinen, usw.

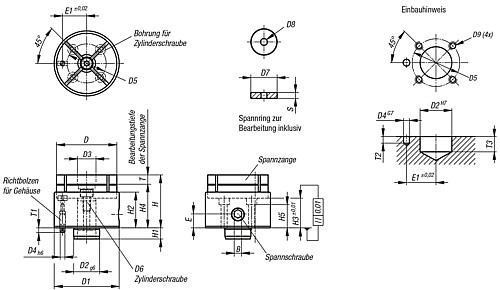

Eigenschaften

B : 8
E1 : 26
D : 65
H : 59,5
H1 : 12
E : 15
T : 10
D3 : 19
H3 : 34,5
D2 : 28
S : 4
D1 : 70
H2 : 39
Gewicht ca. kg : 1,1
D4 : 6
Anziehdrehmoment max. Nm : 60
D5 : 42
H4 : 47
T2 : 6
T1 : 5
D6 : M8x15
D8 : M4
D7 : 18
H5 : 25
D9 : M6
Spannkraft N : 4000
T3 : 13


Artikelvarianten

Variante B E1 D H H1 E T D3 H3 D2 S D1 H2 Gewicht ca. kg D4 Anziehdrehmoment max. Nm D5 H4 T2 T1 D6 D8 D7 H5 D9 Spannkraft N T3 Preis
8 26 65 59,5 12 15 10 19 34,5 28 4 70 39 1,1 6 60 42 47 6 5 M8x15 M4 18 25 M6 4000 13
ab 364,50 €
10 36 90 72,5 14 17 15 23 38,5 42 6 95 46 2,6 8 100 60 57 8 7 M10x20 M5 22 28 M8 6000 15
ab 463,50 €
