K0936 Zentrierbuchsen

Artikelnummer: 10139866
Hersteller: Kipp
Herstellerartikelnummer: K0936.113013

Artikel ist in 36 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 14,60 €
100 14,16 €
250 13,87 €
500 13,14 €
1000 12,41 €
14,60 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Wälzlagerstahl.

Ausführung:
gehärtet und brüniert.

Bestellbeispiel:
K0936.113020

Hinweis:

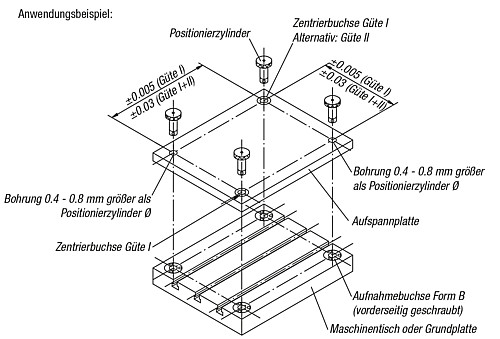

Bei einer Achsabstandstoleranz von ±0,005 mm und der Verwendung von 2 Zentrierbuchsen Güte I ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,013 mm möglich.
Bei einer Achsabstandstoleranz von ±0,03 mm und der Verwendung von je einer Zentrierbuchse Güte I und Güte II ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,04 mm möglich.
Die Zentrierbuchsen werden mit leichtem Druck in die Aufnahmebohrungen der Aufspannplatten eingepresst.
Weitere Hinweise siehe allgemeine Information.

* Tol. für Zentrierbuchse Güte I +0,005 / +0,018
Tol. für Zentrierbuchse Güte II +0,025 / +0,050

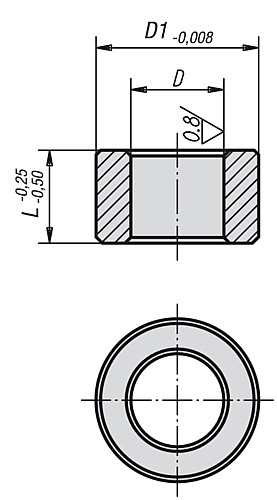

Eigenschaften

D : 13*
L : 13
D1 : 19,040
Gewicht ca. kg : 0,015
Ausführung_1 : Güte I
Aufnahmebohrung für Zentrierbuchse Ø +0,010 : 19,016


Artikelvarianten

Variante D L D1 Gewicht ca. kg Ausführung_1 Aufnahmebohrung für Zentrierbuchse Ø +0,010 Preis
13* 13 19,040 0,015 Güte I 19,016
ab 12,41 €
13* 20 19,040 0,024 Güte I 19,016
ab 12,95 €
16* 20 25,042 0,045 Güte I 25,016
ab 12,41 €
16* 25 25,042 0,057 Güte I 25,016
ab 12,95 €
20* 20 35,042 0,120 Güte I 35,018
ab 13,48 €
20* 25 35,042 0,150 Güte I 35,018
ab 15,28 €
25* 20 35,042 0,074 Güte I 35,018
ab 13,48 €
25* 25 35,042 0,093 Güte I 35,018
ab 15,28 €
30* 20 45,042 0,139 Güte I 45,018
ab 18,39 €
30* 25 45,042 0,174 Güte I 45,018
ab 20,20 €
35* 20 45,042 0,099 Güte I 45,018
ab 18,39 €
35* 25 45,042 0,123 Güte I 45,018
ab 20,20 €
35* 40 45,042 0,198 Güte I 45,018
ab 21,83 €
35* 50 45,042 0,248 Güte I 45,018
ab 23,16 €
50* 20 63,546 0,190 Güte I 63,521
ab 35,11 €
50* 40 63,546 0,379 Güte I 63,521
ab 40,17 €
50* 50 63,546 0,474 Güte I 63,521
ab 43,14 €
13* 13 19,040 0,015 Güte II 19,016
ab 12,41 €
13* 20 19,040 0,024 Güte II 19,016
ab 12,95 €
16* 20 25,042 0,045 Güte II 25,016
ab 12,41 €
16* 25 25,042 0,057 Güte II 25,016
ab 12,95 €
20* 20 35,042 0,120 Güte II 35,018
ab 13,48 €
20* 25 35,042 0,150 Güte II 35,018
ab 15,28 €
25* 20 35,042 0,074 Güte II 35,018
ab 13,48 €
25* 25 35,042 0,093 Güte II 35,018
ab 15,28 €
30* 20 45,042 0,139 Güte II 45,018
ab 18,39 €
35* 25 45,042 0,123 Güte II 45,018
ab 20,20 €
35* 40 45,042 0,198 Güte II 45,018
ab 21,83 €
35* 50 45,042 0,248 Güte II 45,018
ab 23,16 €
50* 25 63,546 0,237 Güte II 63,521
ab 37,29 €
50* 40 63,546 0,379 Güte II 63,521
auf Anfrage
50* 50 63,546 0,474 Güte II 63,521
ab 43,14 €
