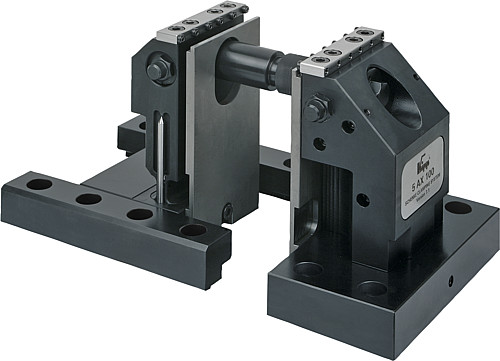

K0939 5 Achs Spanner für Rasterplatten

Artikelnummer: 10137764
Hersteller: Kipp
Herstellerartikelnummer: K0939.4012175

Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 2.123,00 €
100 2.059,31 €
250 2.016,85 €
500 1.953,16 €
1000 1.910,70 €
2.123,00 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Grundplatten und Backen Einsatzstahl.
Auflageleisten Stahl.
Spannbacken Spezialstahl.
Spannpin Werkzeugstahl.

Ausführung:
Grundplatten und Backen brüniert.
Auflageleisten gehärtet, blank.
Spannbacken blank.
Spannpin gehärtet, blank.

Bestellbeispiel:
41000-4012175

Hinweis:
5-Achs-Spanner zur Montage auf Rasterplatten. Das Spannsystem erlaubt eine störkantenfreie 5-Seiten-Bearbeitung bei nur 8 mm Einspanntiefe. Mit diesem Spannsystem sind Einspannweiten von 22 - 236 mm möglich und durch die optional erhältlichen Verlängerunswellen K0947 beliebig erweiterbar.
Durch den Einbau einer Zugspindel unmittelbar unter der Werkstückauflage wirkt eine Spannkraft bis zu 42 kN auf das Werkstück, die nicht durch Biegung verlorengeht. Die Verwendung von Spannpins mit 4 mm Ringschneide gewährleistet eine
formschlüssige Spannung ohne Vorprägung.
Zur Befestigung des Spanners auf Lochrasterplatten werden die Passschrauben K0815 empfohlen.
Im Spannerset inbegriffen ist je 1 Verlängerungswelle mit L = 60 mm und L = 120 mm.

* Die Einspannhöhe kann mit den Adaptererhöhungen K0941 und Auflageleisten K0942 erweitert werden.

Zubehör:
Anschlagset K0948
Passschrauben K0815


Eigenschaften

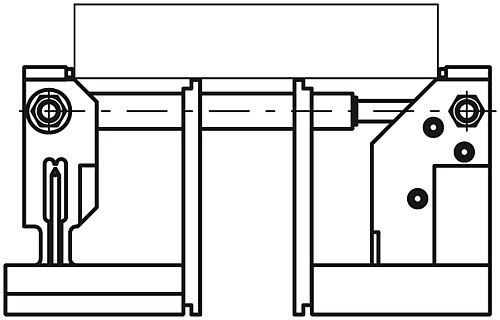

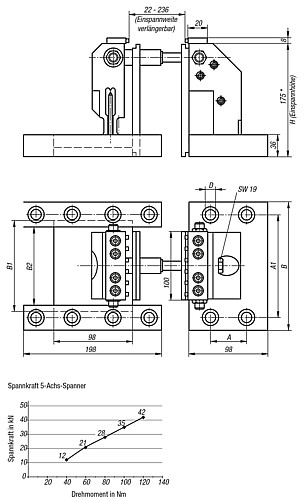

A : 40
B : 190
D : 12
H : 175 *
B1 : 148
B2 : 124
A1 : 160
Spannkraft max. kN : 42
Rasterabstand : 40x40 (M12)


Artikelvarianten

Variante A B D H B1 B2 A1 Spannkraft max. kN Rasterabstand Preis
40 190 12 175 * 148 124 160 42 40x40 (M12)
ab 1.910,70 €
50 190 12 175 * 138 114 150 42 50x50 (M12)
ab 1.935,00 €
50 190 16 175 * 134 110 150 42 50x50 (M16)
ab 1.935,00 €
