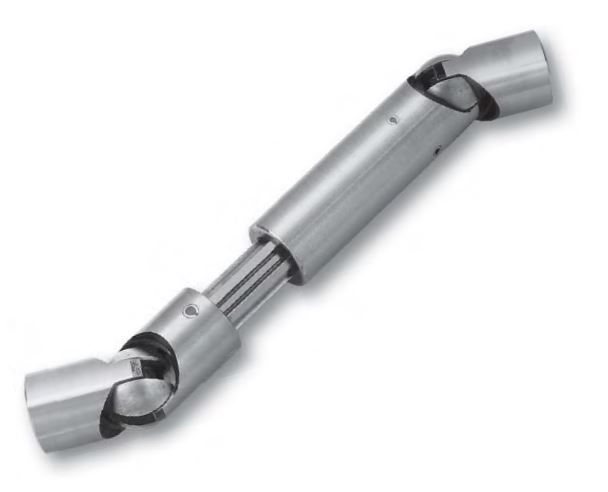

LE 09104-09106 Doppel Kugelgelenke

Artikelnummer: 10213794
Hersteller: LE70009-Leschhorn
Herstellerartikelnummer: 09104.01

Artikel ist in 17 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

143,01 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Die Kugelgelenke EINFACH und DOPPELT der Baureihe 09104-09106 sind gleitgelagert und können infolge dessen nur bei niedrigen Drehzahlen eingesetzt werden. Die Kugelgelenke können auf Druck beansprucht werden.
Die zulässige Höchstrdrehzahlen sind abhängig von Beugungswinkel und Belastung, solltren jedoch 500 min-1 möglichst nicht überschreiten.

Bei Grenzfällen bitte unbedingt unseren technischen Beratungsdienst hinzuziehen.

Im Gegensatz zu Kreuzgelenken sind Kugelgelenke nicht axial belastbar.

Um einen stöungsfreien Betrieb zu gewährleisten, ist stets für eine ausreichende Schmierung der Gelenke zu sorgen. Diese kann auch mittels Faltenbalg mit einer Öl- oder Fettfüllung geschehen.

Allgemeine technische Daten der Baureihe 09101-09103:
Max. Beugungswinkel: 35°
Werkstoff: 11SMnPb 30 k
Werkstoff-Nr.: 1.0718

Bohrungskennzeichnung (BKZ):
B - ohne Nabennut (09104)
K - mit Nabennut (09105)
V - mit Vierkant (09106)

Auf Anfrage lieferbar:
- mit Längenausgleich
- in Material 1.4301

Eigenschaften

.d2 : 24
.l3 : 87
.d1 H7 : 12
Typ : doppel
Bohrungskennzeichnung (BKZ) : B


Artikelvarianten

Variante .d2 .d1 H7 Bohrungskennzeichnung (BKZ) Preis
24 12 B
143,01 €
36 18 V Innenvierkant beidseitig
219,83 €
24 12 B
86,30 €
28 14 B
143,01 €
32 16 B
auf Anfrage
36 18 B
auf Anfrage
40 20 B
auf Anfrage
40 20 B
auf Anfrage
60 35 B
auf Anfrage
60 35 B
auf Anfrage
50 25 B
269,89 €
55 30 B
auf Anfrage
70 45 B
auf Anfrage
80 50 B
auf Anfrage
50 25 K Keilnut beidseitig
317,87 €
55 30 K Keilnut beidseitig
359,61 €
