LE 09105 Zahnriemenscheiben Profil HTD 5M, Riemenbreite 15 mm
Artikelnummer: 10322540
Hersteller: LE70183-Leschhorn
Herstellerartikelnummer: 09105-A-15-32
Artikel ist in 19 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Standard HTD-Profil mit metrischer Teilung (halbrunder Verzahnung). Mindestens eine Zahnriemenscheibe muss Bordscheiben aufweisen. Die Zahnriemenscheiben besitzen eine Zentrierbohrung. Diese Zentrierbohrung kann kundenseitig mit einer Passbohrung, Passbohrung mit Nut oder einer Gewindebohrung versehen werden. Aus diesem Grund ist das in der Tabelle angegebene Maß D2 max. der maximale Wert der Bohrung mit dem die Zahnriemenscheiben geliefert werden. Die Zahnriemenscheiben können stirnseitig mit Vertiefungen versehen sein. Alternativ können kundenseitig auch Buchsen eingesetzt werden um den Durchmesser zu verringern. Werkstoff: Aluminium, Ausführung: blank. Bordscheiben Stahl verzinkt.

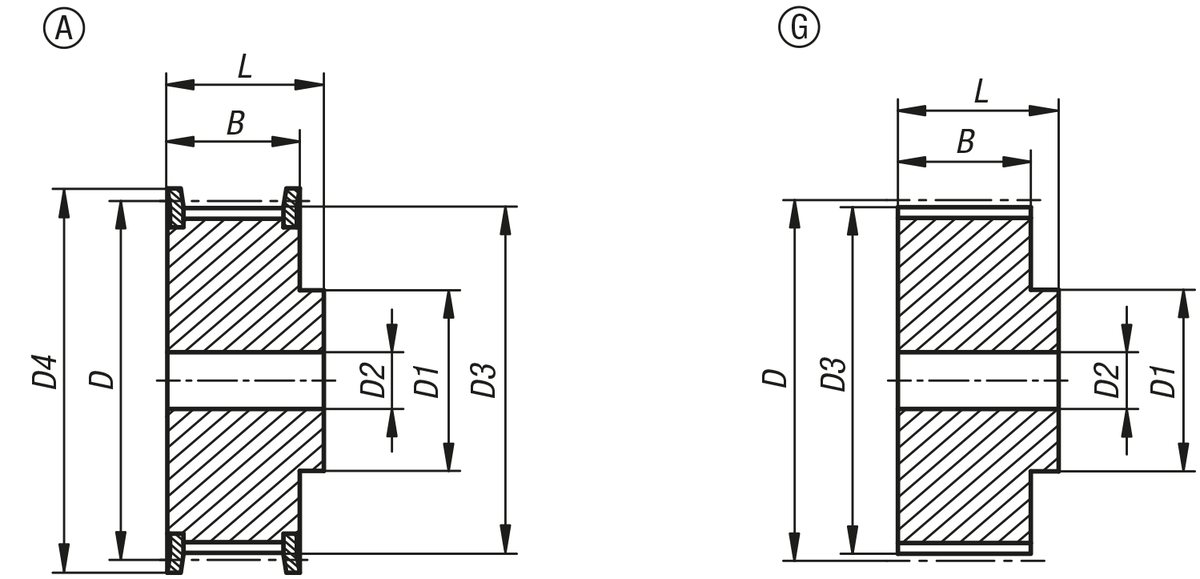

Eigenschaften
| Ausführung : | Riemenbreite 15mm |
| Form : | A |
| B : | 20,5 |
| D : | 50,93 |
| L : | 28 |
| D3 : | 49,79 |
| D2 : | 8 |
| Zähnezahl : | 32 |
| Material Grundkörper : | Stahl |
| D1max. : | 38 |
| D4max. : | 55 |
Artikelvarianten
| Variante | Form | B | Zähnezahl | D4max. | Preis |
|---|---|---|---|---|---|
| A | 20,5 | 12 | 23 |
5,30 €
|
|
| A | 20,5 | 14 | 25 |
6,19 €
|
|
| A | 20,5 | 15 | 28 |
6,40 €
|
|
| A | 20,5 | 16 | 28 |
6,64 €
|
|
| A | 20,5 | 18 | 32 |
7,08 €
|
|
| A | 20,5 | 20 | 36 |
7,58 €
|
|
| A | 20,5 | 21 | 38 |
7,85 €
|
|
| A | 20,5 | 22 | 39 |
7,96 €
|
|
| A | 20,5 | 24 | 42 |
9,11 €
|
|
| A | 20,5 | 26 | 46 |
9,62 €
|
|
| A | 20,5 | 28 | 50 |
9,74 €
|
|
| A | 20,5 | 30 | 51 |
11,14 €
|
|
| A | 20,5 | 32 | 55 |
12,29 €
|
|
| A | 20,5 | 36 | 62 |
13,29 €
|
|
| A | 20,5 | 40 | 71 |
15,19 €
|
|
| B | 20,5 | 44 | - |
18,60 €
|
|
| B | 20,5 | 48 | - |
20,72 €
|
|
| B | 20,5 | 60 | - |
25,69 €
|
|
| B | 20,5 | 72 | - |
30,75 €
|
