LE 12205 Höhenverstellbare Elemente hoch, mit Kugelausgleichsscheibe, mit oder ohne Kontermutter

Artikelnummer: 10296516
Hersteller: Leschhorn
Herstellerartikelnummer: 12205.4.5x25

Artikel ist in 43 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 58,60 €
8 56,70 €
58,60 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Die Höhenverstell-Elemente, hoch mit Kugel-Ausgleichsscheibe, wahlweise mit oder ohne Kontermutter, werden eingesetzt zum Nivellieren, Ausrichten, Justieren von Maschinen und Anlagen, wenn die Lagerflächen nicht parallel verlaufen. Die Kugelscheibe ermöglicht eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Die Kontermutter dient zur Sicherung einer vorgegebenen Einstellung.

Ausführung:
LE 12205 Höhenverstellbare Nivellierelemente hohe Ausführung
Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank, auf Anfrage

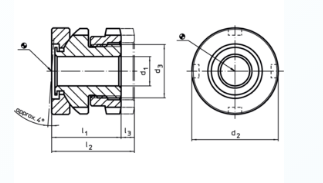

Eigenschaften

d3 : M15x1
für Schraube : M4
Neigung :
Belastbarkeit bei statischer Belastung max. kN : 40
Tragkraft max. kN : 36,0
d1 : 4,5
Hub (mm) : 10
d2 : 25
l1 : 40
Material : Stahl
Kontermutter : mit


Artikelvarianten

Variante d1 Hub (mm) d2 Kontermutter Preis
4,5 10 25 mit
ab 56,70 €
5,5 10 25 mit
ab 56,70 €
6,6 10 25 mit
ab 56,70 €
6,6 14 32 mit
ab 62,80 €
9 14 32 mit
ab 62,80 €
11 14 32 mit
0,00 €
11 18 45 mit
ab 70,40 €
13,5 18 45 mit
ab 70,40 €
17,5 18 45 mit
ab 70,40 €
17,5 23 58 mit
ab 86,60 €
22 23 58 mit
ab 86,40 €
26 23 58 mit
ab 86,40 €
22 29 70 mit
ab 115,00 €
26 29 70 mit
ab 115,00 €
33 29 70 mit
ab 115,00 €
26 39 80 mit
ab 157,50 €
33 39 80 mit
0,00 €
39 39 80 mit
ab 157,50 €
39 40 105 mit
ab 198,00 €
45 40 105 mit
ab 198,00 €
52 40 105 mit
ab 199,00 €
4,5 10 25 ohne
ab 45,30 €
5,5 10 25 ohne
ab 45,40 €
6,6 10 25 ohne
ab 45,40 €
6,6 14 32 ohne
ab 46,40 €
9 14 32 ohne
ab 46,40 €
11 14 32 ohne
ab 46,40 €
11 18 45 ohne
ab 53,90 €
13,5 18 45 ohne
ab 53,90 €
17,5 18 45 ohne
ab 53,90 €
17,5 23 58 ohne
ab 53,90 €
22 23 58 ohne
ab 64,00 €
26 23 58 ohne
ab 64,00 €
22 29 70 ohne
ab 88,00 €
26 29 70 ohne
ab 88,00 €
33 29 70 ohne
ab 115,00 €
26 39 80 ohne
ab 116,00 €
33 39 80 ohne
ab 116,00 €
39 39 80 ohne
ab 116,00 €
39 40 105 ohne
ab 186,00 €
45 40 105 ohne
ab 186,00 €
52 40 105 ohne
ab 186,00 €
