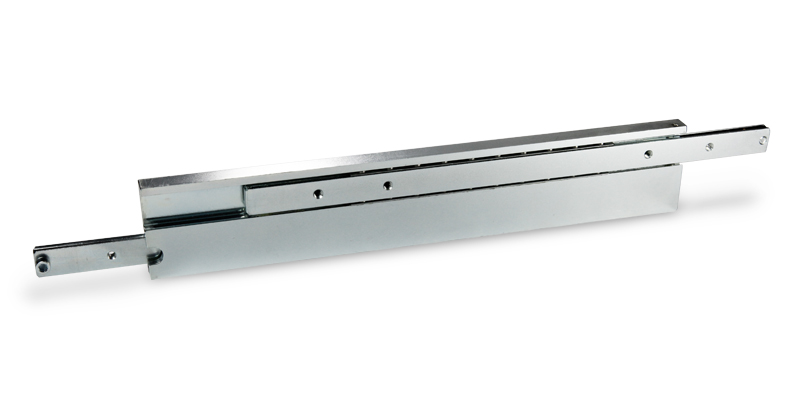

LE 15038 Schwerlast Teleskopschienen Vollauszug bis 1500kg, Material in Stahl verzinkt, oder Edelstahl - auslaufend

Artikelnummer: 10017752
Hersteller: LE70041-Leschhorn
Herstellerartikelnummer: 15038-80-ST

Artikel ist in 50 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

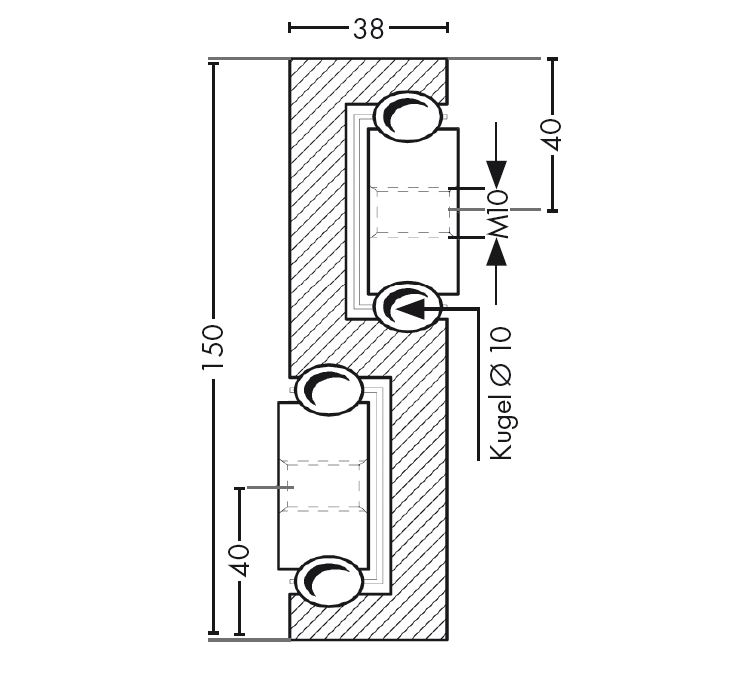

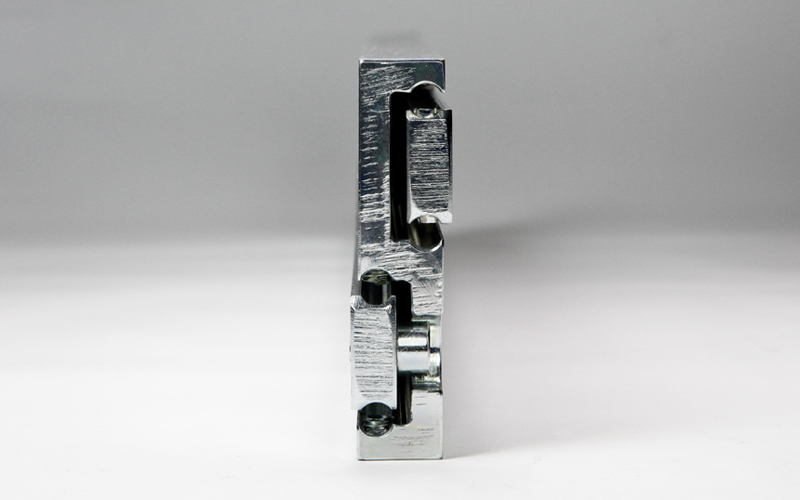

Schwerlast Teleskopschienen LE15038 (150x38 mm) sind gut geeignet sind gut geeignet im Anlagen-, Maschinen- und Schiffbau, sowie in Fahrzeugtechnik und Schienenfahrzeuge und für Betriebsmittelbau, Vorrichtungsbau, Blechbau und Peripheriebaugruppen. Sie werden z. B. für Handhabungs- und Automatisierungsanwendungen für das Verfahren von schweren Lasten in linearer Richtung eingesetzt, wenn große Hübe bei geringer Baugröße gefordert sind.

Beschreibung Vollauszug:
Schienenlänge = Auszuglänge ·
Die Tragkraft bezieht sich auf ein Schienenpaarabstand von 1200 mm, bei Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und vertikalem Schienen-Einbau.
· Hohe Belastbarkeit bei geringem Platzbedarf

Hinweise

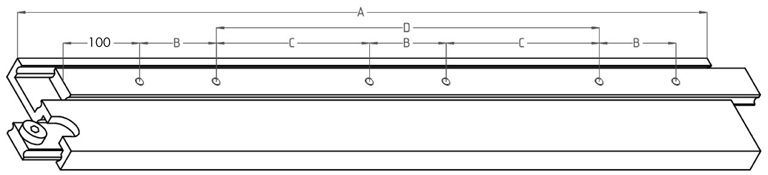

· Entsprechend der jeweiligen Länge, erfolgt die Befestigung durch vier bzw. sechs in der Mitte positionierte M10-Gewindebohrungen.
• Toleranz Einbaubreite ± 0,5 mm / Läufer
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,6m/s bei einer Auszugslänge von 800 mm

Für die Auswahl der geeigneten Teleskopschienen und Lienearführungen sind zunächst der zur Verfügung stehende Bauraum, der gewünschte Hub so wie die aufzunehmende Last zu berücksichtigen.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.

Auf Anfrage:
· Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).

------------------------------------------------------------------------
+++ LAGERABVERKAUF - AUSLAUFEND +++
- NEU - Nachfolgeartikel HP10020 hochpräzise, S-Profil 100x20
Sehr verehrte Kunden und Geschäftspartner,

hiermit weisen wir Sie darauf hin, dass unsere LE 15038 Schwerlastschiene (S-Profil) auf Auslauf gesetzt worden sind.

Für weitere Fragen zum Sortiment und zu Alternativen wenden Sie sich bitte an: [email protected]
