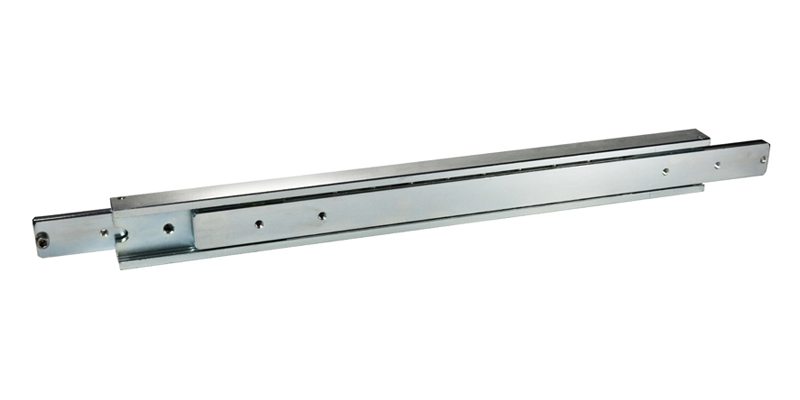

LE 20064 Schwerlast Teleskopschienen Vollauszug bis 3300kg, Material in Stahl verzinkt oder Edelstahl - auslaufend

Artikelnummer: 10259563
Hersteller: LE70041-Leschhorn
Herstellerartikelnummer: 20064-120-ST

Artikel ist in 17 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

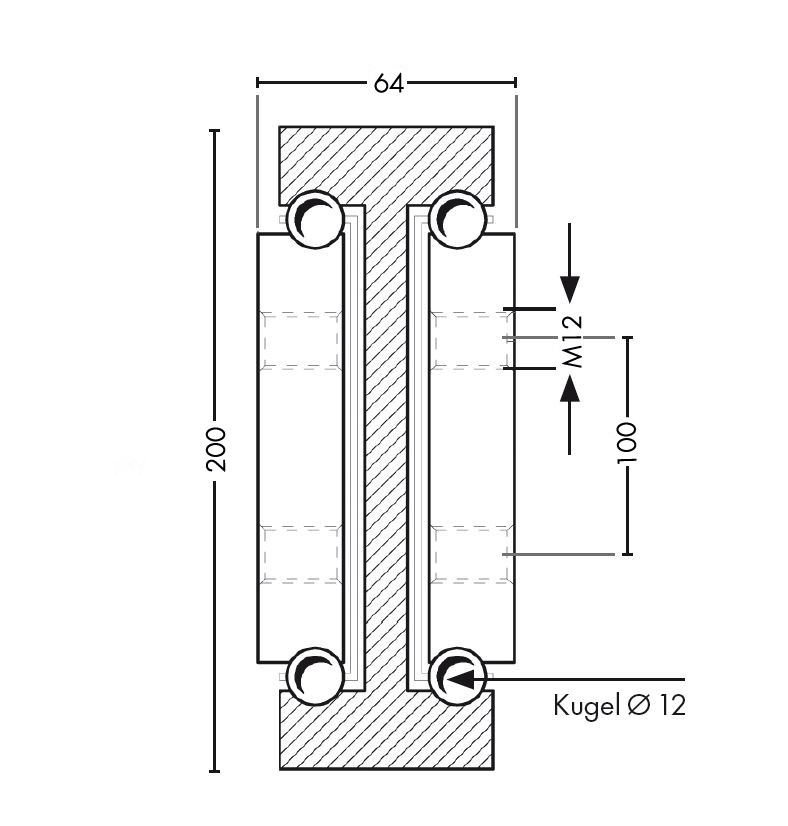

Schwerlast Teleskopschienen LE20064 (200x64 mm) sind gut geeignet im Anlagen-, Maschinen- und Schiffbau, sowie in Fahrzeugtechnik und Schienenfahrzeuge und für Prüf- und Testatand. Sie werden z. B. für Handhabungsanwendungen für das Verfahren von sehr schweren Lasten in linearer Richtung eingesetzt, wenn große Hübe bei geringer Baugröße gefordert sind.

· Hohe Belastbarkeit bei geringem Platzbedarf

Beschreibung Vollauszug:
Schienenlänge = Auszuglänge ·
Die Tragkraft bezieht sich auf ein Schienenpaarabstand von 1500 mm, bei Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und vertikalen Schienen-Einbau.

Hinweise
• Entsprechend der jeweiligen Länge, erfolgt die Befestigung durch zwölf in der Mitte positionierte M12-Gewindebohrungen.
• Toleranz Einbaubreite ± 0,5 mm / Läufer
• Vor– und Rücklauf ist optional mit Durchlaufsperre möglich.
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,4m/s bei einer Auszugslänge von 1000 mm

Für die Auswahl der geeigneten Teleskopschienen und Lienearführungen sind zunächst der zur Verfügung stehende Bauraum, der gewünschte Hub so wie die aufzunehmende Last zu berücksichtigen.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.

Auf Anfrage:
· Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).

+++ LAGERABVERKAUF - AUSLAUFEND - +++
Sehr verehrte Kunden und Geschäftspartner,

hiermit weisen wir Sie darauf hin, dass unsere 20064 Schwerlastschiene (T-Profil) auf Auslauf gesetzt worden sind.

Für weitere Fragen zum Sortiment und zu Alternativen wenden Sie sich bitte an: [email protected]
