Produktnummer:
10126899
Herstellernummer:
21340-280290
Hersteller:
Norelem

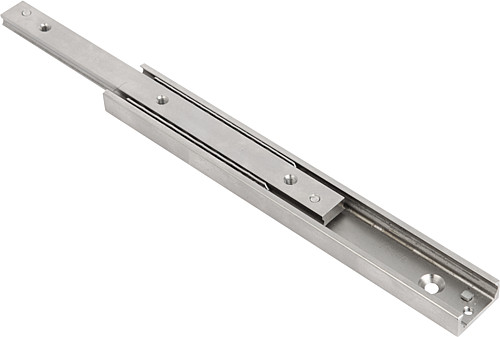

Norelem 21340-280290 TELESKOPSCHIENE, L=290 MM
Auszug C (Hub):
148
L:
290
Lastwert C0Y in N:
1934
Profil-Größe:
28
LE 21340 Wälzlagerstahl Teleskopschienen
Beschreibung
Bei der LE70183 21340 sind Schiene und Läufer Wälzlagerstahl. Kugeln Wälzlagerstahl. Bei einem Teilauszug kann der Läufer einseitig etwas mehr als die Hälfte der Schienenlänge ausfahren (C Hub) der Teilauszug bestehend aus einer festen Führungsschiene und einem beweglichen Läufer. Durch Entfernen der Arretierschraube ist ein Teilauszug mit dem Hub C zu beiden Seiten möglich. Der Gesamthub beträgt dann 2C (Hub).
Diese kompakte und einfache Bauweise ermöglicht sehr große Tragzahlen. Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +170 °C.
Auf Anfrage:
Andere Längen (Rastermaß 80 mm).
Größe 28 bis max. 1170 mm.
Größe 35 bis max. 1490 mm.
Größe 43 bis max. 1970 mm.
Ausführung:
Schiene und Läufer verzinkt.
Laufbahnen induktiv gehärtet.
Kugeln gehärtet.
Diese kompakte und einfache Bauweise ermöglicht sehr große Tragzahlen. Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +170 °C.
Auf Anfrage:
Andere Längen (Rastermaß 80 mm).
Größe 28 bis max. 1170 mm.
Größe 35 bis max. 1490 mm.
Größe 43 bis max. 1970 mm.
Ausführung:
Schiene und Läufer verzinkt.
Laufbahnen induktiv gehärtet.
Kugeln gehärtet.

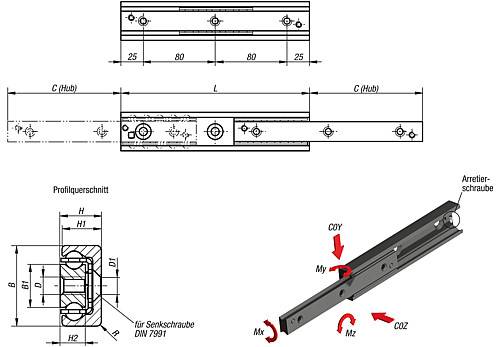

Eigenschaften
| Anzahl Bohrungen: | 4 |
|---|---|
| Auszug C (Hub): | 148 |
| B: | 28 |
| B1: | 15 |
| C0Z in N: | 1345 |
| D: | M5 |
| D1: | M5 |
| Gewicht ca. kg/m: | 2,020 |
| H: | 13 |
| H1: | 12,25 |
| H2: | 7,5 |
| L: | 290 |
| Lastwert C0Y in N: | 1934 |
| Mx (Nm): | 39,6 |
| My (Nm): | 132 |
| Mz (Nm): | 188 |
| Profil-Größe: | 28 |
| R: | 1 |
Dokumente
2
| Variante | L | Profil-Größe | Auszug C (Hub) | Lastwert C0Y in N | Preis |
|---|---|---|---|---|---|
|
10126899 (21340-280290) |
290 | 28 | 148 | 1934 | ab 107,95 € |
|
10126900 (21340-280370) |
370 | 28 | 190 | 2445 | ab 123,97 € |
|
10126904 (21340-350290) |
290 | 35 | 159 | 2060 | ab 134,02 € |
|
10126901 (21340-280450) |
450 | 28 | 232 | 2955 | ab 137,99 € |
|
10126902 (21340-280530) |
530 | 28 | 274 | 3466 | ab 150,02 € |
|
10126905 (21340-350370) |
370 | 35 | 203 | 2638 | ab 154,05 € |
|
10126903 (21340-280610) |
610 | 28 | 315 | 3986 | ab 168,04 € |
|
10126906 (21340-350450) |
450 | 35 | 247 | 3217 | ab 174,07 € |
|
10126909 (21340-430290) |
290 | 43 | 158 | 2872 | ab 180,04 € |
|
10126907 (21340-350530) |
530 | 35 | 279 | 4282 | ab 190,08 € |
|
10126910 (21340-430370) |
370 | 43 | 208 | 3377 | ab 204,11 € |
|
10126908 (21340-350610) |
610 | 35 | 323 | 4858 | ab 212,29 € |
|
10126911 (21340-430450) |
450 | 43 | 243 | 4690 | ab 228,13 € |
|
10126912 (21340-430530) |
530 | 43 | 278 | 6039 | ab 248,13 € |
|
10126913 (21340-430610) |
610 | 43 | 313 | 7411 | ab 276,21 € |
|
10218455 (21340-4301480) |
1480 | 43 | 1100 | 7411 | Auf Anfrage |
Produktgalerie überspringen
Ähnliche Produkte
Leschhorn 02 Schwerlastschienen / Teleskopschienen
0,00 €
02 Leschhorn Schwerlast Teleskopschienen KatalogLeschhorn - Teleskopschienen:Das Programm an Leschhorn Teleskopschienen für schwere Lasten bis 2700kg. Teleskopausziehträger verfügbar in Voll- oder Teilauszügen. Durchlaufsperren, Auszug in beide Richtungen und Sonderlängen auf Anfrage.Katalog und Download - KOSTENLOS

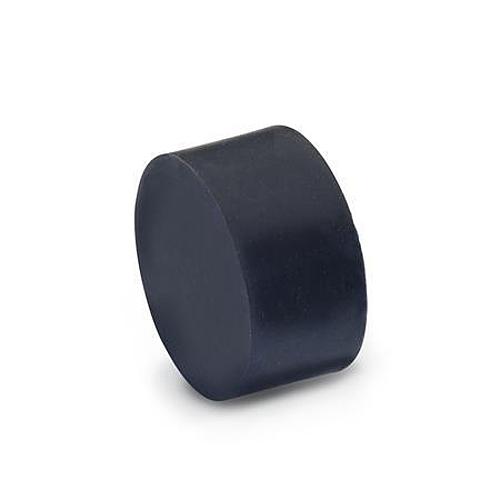

Ganter 452-40-40-M8-E-55 EDELSTAHL ANSCHLAGPUFFER MIT INNENGEWINDE
