LE 4016 Schwerlast Teleskopschienen, bis 225 kg, Teilauszug, Material in Stahl verzinkt

Artikelnummer: 10057178
Hersteller: LE70041-Leschhorn
Herstellerartikelnummer: 4016-30-ST

Artikel ist in 39 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

auf Anfrage

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Schwerlast Teleskopausziehträger Ausführungen LE70041 4016 sind gut geeignet für Betriebsmittelbau, Vorrichtungsbau, Blechbau und Peripheriebaugruppen im Anlagen- und Maschinenbau. Sie werden z. B. für Handhabungs- und Automatisierungsanwendungen für das Verfahren von schweren Lasten in linearer Richtung eingesetzt, wenn große Hübe bei geringer Baugröße gefordert sind.
· hohe Belastbarkeit bei gerigem Platzbedarf

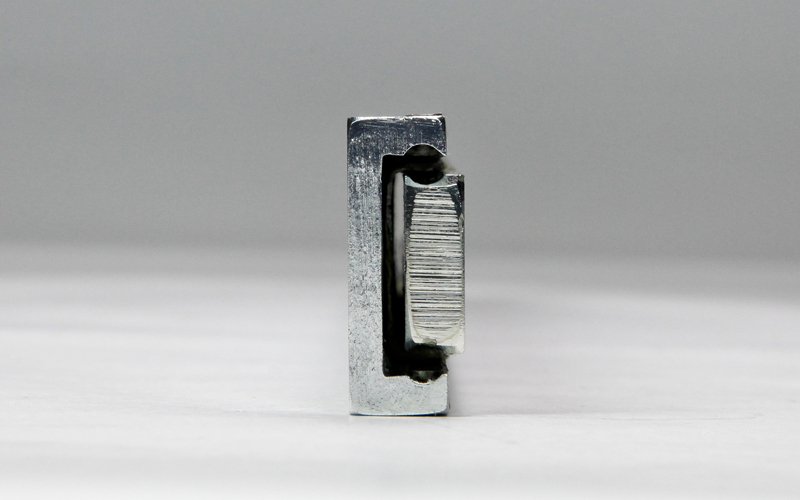

LE70041 4016 Schwerlast Teleskopschienen Belastung bis 225kg, aus Stahl, Edelstahl oder Aluminium

Beschreibung Teilauszug:
halbe Schienenlänge = Auszuglänge ·
Die Tragkraft bezieht sich auf ein Schienenpaarabstand von 500 mm, bei Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und vertikalem Schienen-Einbau.
Hinweise

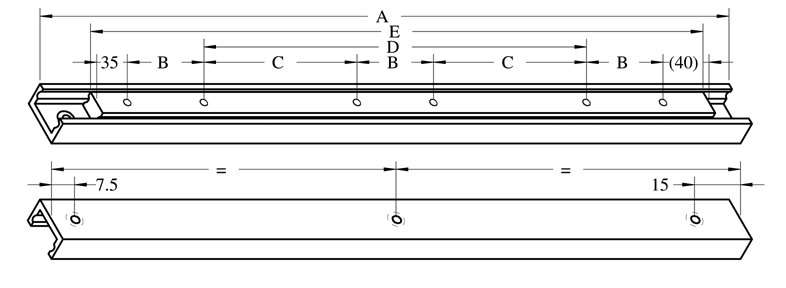

· Entsprechend der jeweiligen Länge, erfolgt die Befestigung durch zwei bzw. drei M6-Sechskantschrauben, die sich in der Mitte des Profils befinden.
• Toleranz Einbaubreite ± 0,5 mm / Läufer
· horizontale Einbaulage möglich
· Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).

Für die Auswahl der geeigneten Teleskopschienen und Lienearführungen sind zunächst der zur Verfügung stehende Bauraum, der gewünschte Hub so wie die aufzunehmende Last zu berücksichtigen.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.

Auf Anfrage:
- Aluminium oder Edelstahl

Eigenschaften

Material : C 45 verzinkt
Auszug : Teilauszug
Lastwert (Paar) Kg : 225
Schienenlänge (SL) mm : 300
Auszugslänge (Hub) mm : 150
Verkauf : Stückweise
Gewindebohrungen : M6

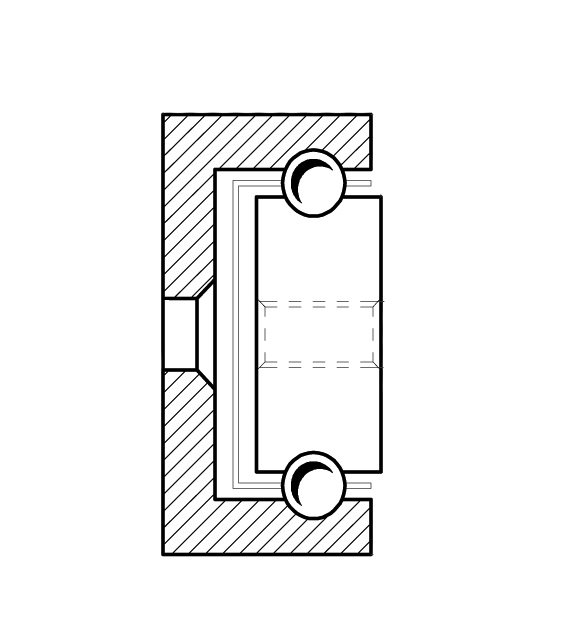

Profil H x B : 16,0 x 40,0
Toleranz Einbaubreite : ± 0,5 mm / Läufer
Status : aktiv


Artikelvarianten

Variante Material Schienenlänge (SL) mm Preis
C 45 verzinkt 300
auf Anfrage
C 45 verzinkt 350
auf Anfrage
C 45 verzinkt 400
ab 184,38 €
C 45 verzinkt 450
auf Anfrage
C 45 verzinkt 500
auf Anfrage
C 45 verzinkt 550
auf Anfrage
C 45 verzinkt 600
auf Anfrage
C 45 verzinkt 650
auf Anfrage
C 45 verzinkt 700
auf Anfrage
C 45 verzinkt 750
auf Anfrage
C 45 verzinkt 800
366,14 €
C 45 verzinkt 850
auf Anfrage
C 45 verzinkt 900
auf Anfrage
C 45 verzinkt 950
ab 186,41 €
C 45 verzinkt 1000
auf Anfrage
C 45 verzinkt 1050
auf Anfrage
C 45 verzinkt 1100
auf Anfrage
C 45 verzinkt 1200
ab 235,90 €
Edelstahl 300
ab 171,85 €
Edelstahl 350
ab 200,16 €
Edelstahl 400
ab 228,47 €
Edelstahl 450
ab 256,87 €
Edelstahl 500
ab 285,11 €
Edelstahl 550
ab 313,40 €
Edelstahl 600
ab 341,78 €
Edelstahl 650
ab 370,10 €
Edelstahl 700
ab 398,36 €
Edelstahl 750
ab 426,35 €
Edelstahl 800
ab 454,90 €
Edelstahl 850
ab 483,25 €
Edelstahl 900
ab 511,36 €
Edelstahl 950
ab 539,87 €
Edelstahl 1000
ab 568,18 €
Edelstahl 1050
ab 596,58 €
Edelstahl 1100
ab 624,74 €
Edelstahl 1150
ab 653,10 €
Edelstahl 1200
ab 681,25 €
