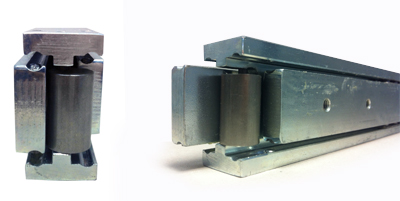

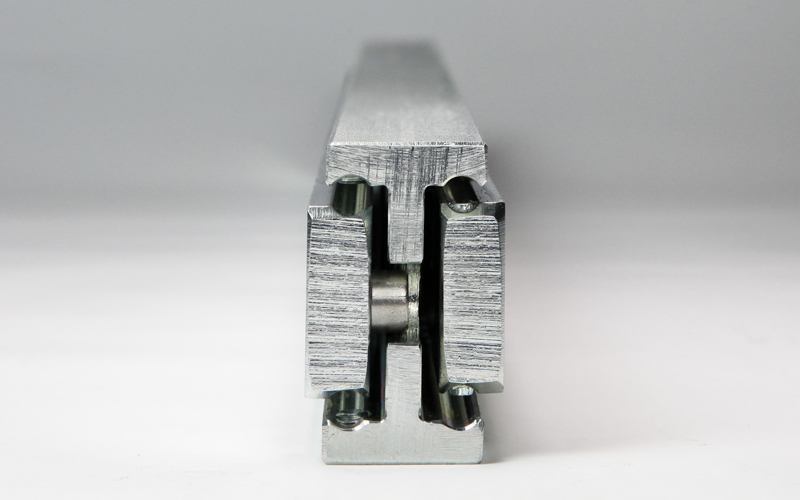

LE 8036 Schwerlast Teleskopschienen bis 720 kg, Vollauszug, Material in Stahl verzinkt oder Edelstahl - auslaufend

Artikelnummer: 10025119
Hersteller: LE70041-Leschhorn
Herstellerartikelnummer: 8036-60-ST

Artikel ist in 68 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

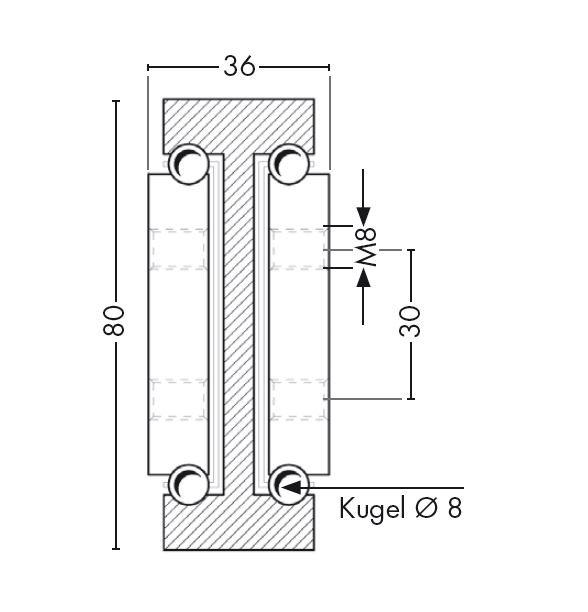

Schwerlast Teleskopschienen LE8036 (80x36 mm) sind gut geeignet für Betriebsmittelbau, Vorrichtungsbau, Blechbau und Peripheriebaugruppen im Anlagen-, Maschinen- und Fahrzeugbau. Sie werden z. B. für Handhabungs- und Automatisierungsanwendungen für das Verfahren von schweren Lasten in linearer Richtung eingesetzt, wenn große Hübe bei geringer Baugröße gefordert sind.

· Hohe Belastbarkeit bei geringem Platzbedarf

Beschreibung Vollauszug:
Schienenlänge = Auszuglänge ·
DS = Teleskop Vollauszug in beide Richtungen (two-way travel)
Die Tragkraft bezieht sich auf ein Schienenpaarabstand von 800 mm, bei Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und vertikalem Schienen-Einbau.

Hinweise

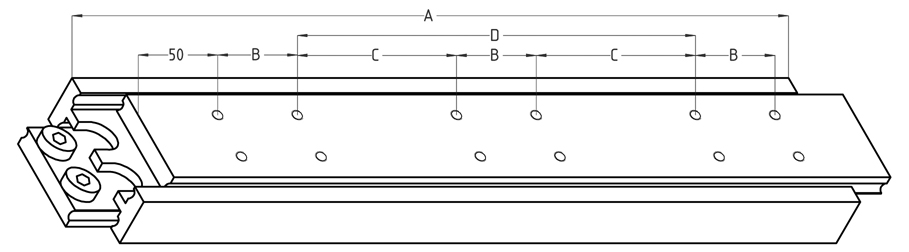

• Entsprechend der jeweiligen Länge, erfolgt die Befestigung durch zwölf in der Mitte positionierte M8-Gewindebohrungen.
• Toleranz Einbaubreite ± 0,5 mm / Läufer
• Vor– und Rücklauf ist optional mit Durchlaufsperre möglich.
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,7m/s bei einer Auszugslänge von 600 mm

Für die Auswahl der geeigneten Teleskopschienen und Lienearführungen sind zunächst der zur Verfügung stehende Bauraum, der gewünschte Hub so wie die aufzunehmende Last zu berücksichtigen.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.

Auf Anfrage:
· Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).

------------------------------------------------------------------------
+++ LAGERABVERKAUF - AUSLAUFEND +++
- NEU - Nachfolgeartikel HP8030 hochpräzise, T-Profil 80x30
Sehr verehrte Kunden und Geschäftspartner,

hiermit weisen wir Sie darauf hin, dass unsere LE 8036 Schwerlastschiene (T-Profil) auf Auslauf gesetzt worden sind.

Für weitere Fragen zum Sortiment und zu Alternativen wenden Sie sich bitte an: [email protected]
